Как выбрать материнскую плату: Micro-ATX, Mini-ITX, ATX

Материнские платы бывают разных размеров и форм, но наиболее известными из них являются ATX, Micro-ATX и Mini-ITX. Три совершенно разных форм-фактора материнских плат, которые отличаются не только размером. Независимо от того, собираете ли вы высококлассный игровой компьютер или изящный неприметный домашний компьютер для просмотра материнской платы, является важным оборудованием, и решение, которое купить, зависит от нескольких факторов.

Как выбрать материнскую плату: Micro-ATX, Mini-ITX, ATX

Мы собираемся сравнить общие различия в размере, совместимости, плюсах и минусах, чтобы увидеть, какая материнская плата окажется для вас лучшим выбором. Итак, Micro-ATX против Mini-ITX против ATX, давайте начнём.

Размер

Первое, что мы собираемся коснуться, и самое очевидное различие при рассмотрении трёх типов материнских плат — это размер. Не все материнские платы одинаковы, и все они разработаны для разных пользователей. Но сначала, что такое форм-фактор? Форм-фактор — это очень просто характеристики материнской платы: размеры, тип блока питания, расположение монтажных отверстий, количество портов на задней панели и так далее. Как правило, форм-фактор определяет размер корпуса, и меньшие форм-факторы были изобретены, чтобы уменьшить общий размер сборки, и, таким образом, мы получаем размерную часть FF каждой материнской платы.

Размеры

• Стандартный ATX — 30,5 см x 24,4 см.
• Micro-ATX — 24,4 см x 24,4 см.
• Mini-ITX — 17 см x 17 см.

Как видно из физических размеров и таблицы размеров материнской платы, между всеми тремя форм-факторами материнской платы есть существенная разница в размерах. Наиболее заметным должен быть переход от стандартного ATX к Mini-ITX. Мини квадратной формы, почти вдвое короче и на 3/4 ширины. Micro-ATX снова имеет квадратный дизайн, но он длиннее и шире, чем Mini-ITX. Однако по сравнению со Standard-ATX он такой же ширины, но на 6 см короче. Итак, что всё это означает и как это влияет на то, что может вместить каждая материнская плата?

Совместимость с материнской платой

После очевидной разницы в размерах между 3 типами материнских плат, следующим наиболее заметным различием является объём оперативной памяти, которую может вместить каждый из форм-факторов. И ATX, и Micro-ATX имеют 4 слота для оперативной памяти, а Mini-ITX имеет только 2. В двух словах, это означает, что Mini-ITX может вмещать не более 2 модулей оперативной памяти по 16 ГБ, всего 32 ГБ. В то время как два других стиля могут вместить вдвое больше. Довольно большая разница, особенно если вы собираетесь построить мощную установку, вы можете увидеть, как всё это начинает складываться воедино.

В дополнение к ёмкости памяти, ещё один огромный контраст во всех трёх, сколько PCIe слотов они должны играть. Слот PCIe — это высокоскоростной аппаратный интерфейс для подключения периферийных устройств, таких как графический процессор (графический процессор) и звуковая карта. Слоты PCIe для игровых устройств и высокопроизводительных рабочих настроек считаются довольно важными, поэтому ATX обычно имеет около 7 слотов PCIe. Однако специально разработанные материнские платы для майнинга оснащены до 19 слотами PCIe. Помимо ATX, Micro-ATX обычно поставляется с 4 слотами PCIe, которых всё ещё достаточно для многих сценариев, в то время как Mini-ITX поставляется только с 1.

Наконец, мы подошли к цене, и вы, вероятно, уже поняли, что цена всех трёх довольно сильно различается. Глядя на них и понимая ограничения каждой формы, у вас, вероятно, сложится впечатление, что Mini-ITX будет самым дешёвым, но вы ошибаетесь. Из-за своего небольшого размера mini-ITX на самом деле является вторым по цене, а Micro-ATX остаётся самым дешёвым вариантом. Понятно, что ATX является самым дорогим из-за его совместимости, размера и общего уровня производительности.

Плюсы и минусы

У каждого из 3 форм-факторов есть свои уникальные плюсы и минусы, и в итоге они могут определяться типом компьютера, который вы собираетесь построить. Ниже мы изложили общие плюсы и минусы для обычного потребителя.

Standard-ATX

Плюсы

• До 19 слотов PCIe.
• Большая ёмкость RAM.
• Поддерживает настройки с несколькими графическими процессорами.
• Возможность разгона.

Минусы

• Самый дорогой.
• Самый большой общий профиль.

Micro-ATX

Плюсы

• Наименее дорогой.
• Лучший универсальный продукт.
• Подходит для большинства случаев.
• Лучшая ёмкость ОЗУ, чем у Mini-ITX.

Минусы

Mini-ITX

Плюсы

Минусы

• Максимальный объём оперативной памяти 32 ГБ
• Только 1 слот PCIe
• Более дорогой

Как видно из таблицы выше, у всех трёх есть плюсы и минусы, относящиеся к определённой области. Например, вы можете понять из таблицы, что Mini-ITX подходит только для небольших сборок ПК и никому не будет первым выбором при создании чего-то более мощного или универсального. Micro-ATX, несомненно, является лучшим универсальным устройством, поскольку он меньше, чем ATX, но при этом имеет приличный объём оперативной памяти и слоты PCIe. Оставив ATX для потребителей, желающих построить чудовищную установку, способную справиться буквально с любым сценарием, включая чрезмерную многозадачность и майнинг.

ATX или Micro ATX или Mini ITX, что выбрать?

Вы находитесь на той стадии, на которой вы, вероятно, хорошо понимаете, что может предложить каждый форм-фактор, и пытаетесь решить, какой из них выбрать. Если это так, ниже я собираюсь обсудить некоторые сценарии, в которых можно использовать каждый форм-фактор:

Создание высокопроизводительного игрового ПК

Прежде чем выбрать форм-фактор материнской платы, который подойдёт вам лучше всего, вам нужно задать себе строго 2 вопроса. Во-первых, насколько мощной должна быть эта установка? Большинство игр в наши дни можно запускать с использованием приличного процессора и уникального графического процессора хорошего качества. При этом по цене и практичности мы настоятельно рекомендуем материнскую плату Micro-ATX с приличным объёмом оперативной памяти и возможностью одновременной работы 4 слотов PCIe. Единственный сценарий, в котором Micro-ATX не подходит, — это если вы хотите иметь большое количество выходов PCIe, например, несколько графических процессоров для майнинга. Кроме того, если вы хотите выполнить серьёзный разгон или просто хотите что-то, что добавляет общую эстетику сборки, вы, вероятно, склонитесь к ATX.

Создание профессионального рабочего компьютера

Многие советы и рекомендации для рабочего компьютера будут очень похожи на игровые. По сути, если вы не занимаетесь массовым редактированием фотографий и видео с одновременным включением множества вкладок, вам не потребуется ничего большего, чем форма материнской платы Micro-ATX. У вас достаточно слотов PCIe и такой же объём оперативной памяти, что и у ATX, поэтому технически вы можете создать установку, более чем достаточно мощную для вашей рабочей нагрузки.

Сборка настольного домашнего ПК

Если вы подумываете о сборке настольного домашнего ПК, ваши варианты немного более разнообразны и зависят в основном от дизайна и производительности. Например, если вы хотите создать что-то элегантное и незаметное, тогда Mini-ITX — лучший выбор. Немного дороже, но размер действительно имеет значение. В качестве альтернативы, если размер не является вашей главной целью, снова Micro-ATX будет наиболее подходящим для универсального продукта.

Вывод

Поэтому мы сравнили материнские платы размера ATX, Micro ATX и Mini ITX, чтобы по-настоящему увидеть разницу и помочь в выборе следующей платы.

Независимо от того, создаёте ли вы монструозную игровую установку или небольшой домашний компьютер, который не занимает тонну места, идеальная материнская плата ждёт, чтобы удовлетворить ваши потребности.

Источник

В чем разница между материнскими платами E-ATX, ATX, mATX и Mini-ITX

Размер

Самое очевидное и наиболее заметное отличие — физический размер платы. Наибольшие габариты имеют платы E-ATX или Extended ATX (305×330 мм), затем идут ATX (305×244 мм), Micro-ATX или mATX (244×244 мм) и самые компактные Mini-ITX (170×170 мм).

В первую очередь, важна совместимость с корпусом, которая также имеет собственную классификацию: Full Tower, Midi Tower, Mini Tower и т. д. Как правило, компьютерные корпуса поддерживают установку сразу под несколько вариантов плат. Так, в корпус формата Mini Tower помещаются как Micro-ATX, так и Mini-ITX. Но установить стандартную плату ATX уже не получится (хотя есть и такие модели).

Если вы хотите собрать компактную систему, то вам нужны материнские платы Micro-ATX или Mini-ITX. Преимущество большого корпуса заключается в лучшей вентиляции, достаточном месте для размещения плат расширения и накопителей, возможности установить высокий кулер или громоздкую систему водяного охлаждения. То есть большой корпус банально может вместить больше всего. Будь то, жесткие диски или три видеокарты.

В целом для офисного компьютера серьезное охлаждение не нужно, поэтому компактный формат отлично подойдет. А вот для мощного игрового или рабочего компьютера нужно выбирать модели с хорошей продуваемостью. Особенно если железо будет разогнано.

Функциональность

Несмотря на то, что платы меньшего размера нельзя в полной мере считать ущербными или урезанными, они все равно ограничены в функционале. В первую очередь из-за физического размера: чтобы уменьшить габариты, приходится жертвовать слотами на материнской плате.

На платах Micro-ATX меньше слотов PCI-Express, более того, они могут быть расположены так, что массивная видеокарта (а современные игровые решения все такие) полностью их перекроет. И даже если установить, например, звуковую карту получится, она будет расположена близко к горячей видеокарте. Это в целом не проблема, но и хорошего тут мало.

Таким образом, получается, что платы Micro-ATX и Mini-ITX зачастую не позволяют установить ничего, кроме видеокарты. Если вам не нужно дополнительное оборудование, то недостатком это назвать нельзя. Здесь каждый выбирает индивидуально: компактный размер или дополнительные слоты.

Также среди Micro-ATX чаще встречаются варианты всего с двумя слотами под оперативную память, а на Mini-ITX четыре слота и вовсе экзотика. В то же время стандартные ATX оснащены четырьмя слотами и лишь за редким исключением двумя. Все это накладывает дополнительные ограничения на максимальный объем памяти и возможности для апгрейда.

Стоимость

Разница в цене между ATX и Micro-ATX есть, но она не всегда существенная. Тем не менее, если вы хотите собрать компьютер подешевле, скорее всего, минимальные цены будут на материнские платы Micro-ATX.

Что касается плат Mini-ITX, то разброс цен на них довольно большой. Можно найти как дорогие модели, так и более доступные. Другое дело, что выбор в целом меньше, чем у ATX и Micro-ATX. Дороже всего будут стоить материнские платы формата E-ATX, так как это решение преимущественно для рабочих станций.

Кроме того, стоит учитывать и стоимость корпуса. Корпуса формата Mini Tower стоят, как правило, дешевле. Во всяком случае в линейке одного производителя. Так что в целом связка Mini Tower + Micro-ATX может быть выгоднее. Корпуса Full Tower самые дорогие. Согласно e-katalog, цены на Full Tower начинаются от 6000−7000 рублей, обычный Mini Tower можно купить на Aliexpress за чуть более 1000 рублей.

Возможности разгона и производительность

Сам по себе формат материнской платы не может влиять на ее качество и функционал. Все решает качество элементной базы, наличие радиаторов, особенности прошивки, количество фаз питания, используемый чипсет и т. п. Материнская плата Micro-ATX из игровой серии может быть намного лучше офисной модели стандарта ATX.

По таблице, которую составили энтузиасты на Reddit, можно быстро сориентироваться, какая материнская плата, для какого процессора AMD подойдет. Как видим, прямой зависимости производительности от форм-фактора нет. Другое дело, что флагманские и хорошо зарекомендовавшие себя модели материнских плат чаще всего выполнены в формате ATX. Это, например, Taichi от ASRock. Купив такую плату, вы не ошибетесь с выбором. Что интересно, согласно таблице, даже некоторое Mini-ITX платы вполне справляются с многоядерными процессорами в разгоне.

Какие еще есть форматы

Существуют еще и другие форматы, но они довольно редкие. Так, есть еще одна увеличенная версия ATX, которая носит название XL-ATX. Но если E-ATX шире стандартной платы, то XL-ATX длиннее (345×262 мм). Также есть удлиненная версия Mini-ITX — Mini-DTX (203×170 мм).

Источник

Типоразмеры (форм-факторы) материнских плат

На сегодняшний день существует четыре преобладающих типоразмера материнских плат — AT, ATX, LPX и NLX. Кроме того, есть уменьшенные варианты формата AT (Baby-AT), ATX (Mini-ATX, microATX) и NLX (microNLX). Более того, недавно выпущено расширение к спецификации microATX, добавляющее к этому списку новый форм-фактор — FlexATX. Все эти спецификации, определяющие форму и размеры материнских плат, а также расположение компонентов на них и особенности корпусов, и описаны ниже.

Форм-фактор АТ делится на две, отличающиеся по размеру модификации — AT и Baby AT. Размер полноразмерной AT платы достигает до 12″ в ширину, а это значит, что такая плата вряд ли поместится в большинство сегодняшних корпусов. Монтажу такой платы наверняка будет мешать отсек для дисководов и жестких дисков и блок питания. Кроме того, расположение компонентов платы на большом расстоянии друг от друга может вызывать некоторые проблемы при работе на больших тактовых частотах. Поэтому после материнских плат для процессора 386, такой размер уже не встречается.

Таким образом единственные материнские платы, выполненные в форм-факторе AT, доступные в широкой продаже, это платы соответствующие форматы Baby AT. Размер платы Baby AT 8.5″ в ширину и 13″ в длину. В принципе, некоторые производители могут уменьшать длину платы для экономии материала или по каким-то другим причинам. Для крепления платы в корпусе в плате сделаны три ряда отверстий.

Все AT платы имеют общие черты. Почти все имеют последовательные и параллельные порты, присоединяемые к материнской плате через соединительные планки. Они также имеют один разъем клавиатуры, впаянный на плату в задней части. Гнездо под процессор устанавливается на передней стороне платы. Слоты SIMM и DIMM находятся в различных местах, хотя почти всегда они расположены в верхней части материнской платы.

Сегодня этот формат плавно сходит со сцены. Часть фирм еще выпускает некоторые свои модели в двух вариантах — Baby AT и ATX, но это происходит все реже и реже. Тем более, что все больше новых возможностей, предоставляемых операционными системами, реализуются только на ATX материнских платах. Не говоря уже просто об удобстве работы — так, чаще всего на Baby AT платах все коннекторы собраны в одном месте, в результате чего либо кабели от коммуникационных портов тянутся практически через всю материнскую плату к задней части корпуса, либо от портов IDE и FDD — к передней. Гнезда для модулей памяти, заезжающие чуть ли не под блок питания. При ограниченности свободы действий внутри весьма небольшого пространства MiniTower, это, мягко говоря, неудобно. Вдобавок, неудачно решен вопрос с охлаждением — воздух не поступает напрямую к самой нуждающейся в охлаждении части системы — процессору.

Еще до появления ATX, первым результатом попыток снизить стоимость PC стал форм-фактор LPX. Предназначался для использования в корпусах Slimline или Low-profile. Задача была решена путем довольно новаторского предложения — введения стойки. Вместо того, чтобы вставлять карты расширения непосредственно в материнскую плату, в этом варианте они помешаются в подключаемую к плате вертикальную стойку, параллельно материнской плате. Это позволило заметно уменьшить высоту корпуса, поскольку обычно именно высота карт расширения влияет на этот параметр. Расплатой за компактность стало максимальное количество подключаемых карт — 2-3 штуки. Еще одно нововведение, начавшее широко применяться именно на платах LPX — это интегрированный на материнскую плату видеочип. Размер корпуса для LPX оставляет 9 х 13», для Mini LPX — 8 x 10».

После появления NLX, LPX начал вытесняться этим форм-фактором.

Неудивительно, что форм-фактор ATX во всех его модификациях становится все более популярным. В особенности это касается плат для процессоров на шине P6. Так, к примеру, из готовящихся к выпуску в этом году материнских плат LuckyStar для этих процессоров 4 будут исполнены в формате Mini-ATX, 3 — ATX, и всего лишь одна — Baby AT. А если еще учесть, что материнских плат для Socket7 сегодня делается гораздо меньше, хотя бы по причине куда меньшего числа новых чипсетов для этой платформы, то ATX одерживает убедительную победу.

И никто не может сказать, что она необоснованна. Спецификация ATX, предложенная Intel еще в 1995 году, нацелена как раз на исправление всех тех недостатков, что выявились со временем у форм-фактора AT. А решение, по сути, было очень простым — повернуть Baby AT плату на 90 градусов, и внести соответствующие поправки в конструкцию. К тому моменту у Intel уже был опыт работы в этой области — форм-фактор LPX. В ATX как раз воплотились лучшие стороны и Baby AT и LPX: от Baby AT была взята расширяемость, а от LPX — высокая интеграция компонентов. Вот что получилось в результате:

• Интегрированные разъемы портов ввода-вывода. На всех современных платах коннекторы портов ввода-вывода присутствуют на плате, поэтому вполне естественным выглядит решение расположить на ней и их разъемы, что приводит к довольно значительному снижению количества соединительных проводов внутри корпуса. К тому же, заодно среди традиционных параллельного и последовательного портов, разъема для клавиатуры, нашлось место и для новичков — портов PS/2 и USB. Кроме всего, в результате несколько снизилась стоимость материнской платы, за счет уменьшения кабелей в комплекте.
• Значительно увеличившееся удобство доступа к модулям памяти. В результате всех изменений гнезда для модулей памяти переехали дальше от слотов для материнских плат, от процессора и блока питания. В результате наращивание памяти стало в любом случае минутным делом, тогда как на Baby AT материнских платах порой приходится браться за отвертку.
• Уменьшенное расстояние между платой и дисками. Разъемы контроллеров IDE и FDD переместились практически вплотную к подсоединяемым к ним устройствам. Это позволяет сократить длину используемых кабелей, тем самым повысив надежность системы.
• Разнесение процессора и слотов для плат расширения. Гнездо процессора перемещено с передней части платы на заднюю, рядом с блоком питания. Это позволяет устанавливать в слоты расширения полноразмерные платы — процессор им не мешает. К тому же, решилась проблема с охлаждением — теперь воздух, засасываемый блоком питания, обдувает непосредственно процессор.
• Улучшено взаимодействие с блоком питания. Теперь используется один 20-контактный разъем, вместо двух, как на AT платах. Кроме того добавлена возможность управления материнской платой блоком питания — включение в нужное время или по наступлению определенного события, возможность включения с клавиатуры, отключение операционной системой, и т.д.
• Напряжение 3.3 В. Теперь напряжение питания 3.3 В, весьма широко используемое современными компонентами системы, (взять хотя бы карты PCI!) поступает из блока питания. В AT-платах для его получения использовался стабилизатор, установленный на материнской плате. В ATX-платах необходимость в нем отпадает.

Конкретный размер материнских плат описан в спецификации во многом исходя из удобства разработчиков — из стандартной пластины (24 х 18’’) получается либо две платы ATX (12 x 9.6’’), либо четыре — Mini-ATX (11.2 х 8.2’’). Кстати, учитывалась и совместимость со старыми корпусами — максимальная ширина ATX платы, 12’’, практически идентична длине плат AT, чтобы была возможность без особых усилий использовать ATX плату в AT корпусе. Однако, сегодня это больше относится к области чистой теории — AT корпус еще надо умудриться найти. Также, по мере возможности крепежные отверстия в плате ATX полностью соответствуют форматам AT и Baby AT.

microATX

Форм-фактор ATX разрабатывался еще в пору расцвета Socket 7 систем, и многое в нем сегодня несколько не соответствует времени. Например, типичная комбинация слотов, из расчета на которую составлялась спецификация, выглядела как 3 ISA/3 PCI/1 смежный. Несколько неактуально не сегодняшний день, не так ли? ISA, отсутствие AGP, AMR, и т.д. Опять же, в любом случае, 7 слотов не используются в 99 процентах случаев, особенно сегодня, с такими чипсетами как MVP4, SiS 620, i810, и прочими готовящимися к выпуску подобными продуктами. В общем, для дешевых PC ATX — пустая трата ресурсов. Исходя из подобных соображений в декабре 1997 года и была представлена спецификация формата microATX, модификация ATX платы, рассчитанная на 4 слота для плат расширения.

По сути, изменения, по сравнению с ATX, оказались минимальными. До 9.6 x 9.6’’ уменьшился размер платы, так что она стала полностью квадратной, уменьшился размер блока питания. Блок разъемов ввода/вывода остался неизменным, так что microATX плата может быть с минимальными доработками использована в ATX 2.01 корпусе.

Со временем, спецификация LPX, подобно Baby AT, перестала удовлетворять требованиям времени. Выходили новые процессоры, появлялись новые технологии. И она уже не была в состоянии обеспечивать приемлемые пространственные и тепловые условия для новых низкопрофильных систем. В результате, подобно тому, как на смену Baby AT пришел ATX, так же в 1997 году, как развитие идеи LPX, учитывающее появление новых технологий, появилась спецификация форм-фактора NLX. Формата, нацеленного на применение в низкопрофильных корпусах. При ее создании брались во внимание как технические факторы (например, появление AGP и модулей DIMM, интеграция аудио/видео компонентов на материнской плате), так и необходимость обеспечить большее удобство в обслуживании. Так, для сборки/разборки многих систем на базе этого форм-фактора отвертка не требуется вообще.

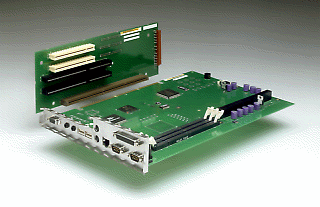

Как видно на схеме, основные черты материнской платы NLX, это:

• Стойка для карт расширения, находящаяся на правом краю платы. Причем материнская плата свободно отсоединяется от стойки и выдвигается из корпуса, например, для замены процессора или памяти.
• Процессор, расположенный в левом переднем углу платы, прямо напротив вентилятора.
• Вообще, группировка высоких компонентов, вроде процессора и памяти, в левом конце платы, чтобы позволить размещение на стойке полноразмерных карт расширения.
• Нахождение на заднем конце платы блоков разъемов ввода/вывода одинарной (в области плат расширения) и двойной высоты, для размещения максимального количества коннекторов.

Вообще, стойка — очень интересная вещь. Фактически, это одна материнская плата, разделенная на две части – часть, где находятся собственно системные компоненты, и подсоединенная к ней через 340 контактный разъем под углом в 90 градусов часть, где находятся всевозможные компоненты ввода/вывода — карты расширения, коннекторы портов, накопителей данных, куда подключается питание. Таким образом, во первых повышается удобство обслуживания — нет необходимости получать доступ к ненужным в данный момент компонентам. Во вторых, производители в результате имеют большую гибкость — делается одна модель основной платы, и стойка под каждого конкретного заказчика, с интеграцией на ней необходимых компонентов.

Вообще, вам это описание ничего не напоминает? Стойка, крепящаяся на материнскую плату, на которую выносятся некие компоненты ввода/вывода, вместо того, чтобы быть интегрированными на материнскую плату, и все это служит для упрощения обслуживания, придания большей гибкости производителям, и т.д.? Правильно, через некоторое время после выхода спецификации NLX появилась спецификация AMR, описывающая подобную же идеологию для ATX плат.

В отличие от довольно строгих прочих спецификаций, NLX обеспечивает производителям куда большую свободу в принятии решений. Размеры материнской платы NLX колеблются от 8 х 10’’ до 9 х 13.6’’. NLX корпус должен уметь управляться как с этими двумя форматами, так и со всеми промежуточными. Обычно платы, вписывающиеся в минимальные размеры, обозначаются как Mini NLX. Стоит также упомянуть небезынтересную подробность: у NLX корпуса порты USB располагаются на передней панели — очень удобно для идентификационных решений типа e.Token.

Осталось только добавить, что по спецификации некоторые места на плате обязаны оставаться свободными, обеспечивая возможности для расширения функций, которые появятся в будущих версиях спецификации. Например, для создания на базе форм-фактора NLX материнских плат для серверов и рабочих станций.

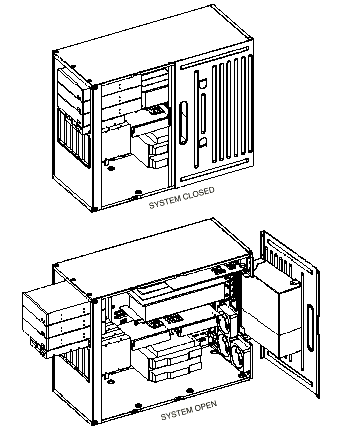

Однако, с другого стороны, мощные рабочие станции и серверы спецификации AT и ATX тоже не вполне устраивают. Там свои проблемы, где стоимость играет не самую главную роль. На передний план выходят обеспечение нормального охлаждения, размещение больших объемов памяти, удобная поддержка многопроцессорных конфигураций, большая мощность блока питания, размещение большего количество портов контроллеров накопителей данных и портов ввода/вывода. Так в 1998 году родилась спецификация WTX. Ориентированная на поддержку двухпроцессорных материнских плат любых конфигураций, поддержку сегодняшних и завтрашних технологий видеокарт и памяти.

Особое внимание, пожалуй, стоит уделить двум новым компонентам -Board Adapter Plate (BAP)и Flex Slot.

В этой спецификации разработчики попытались отойти от привычной модели, когда материнская плата крепится к корпусу посредством расположенных в определенных местах крепежных отверстий. Здесь она крепится к BAP, причем способ крепления оставлен на совести производителя платы, а стандартный BAP крепится к корпусу.

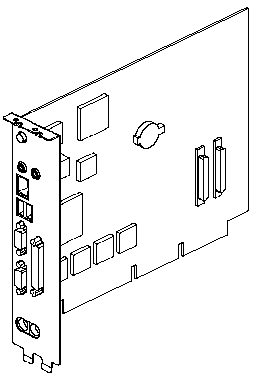

Помимо обычных вещей, вроде размеров платы (14 х 16.75»), характеристик блока питания (до 850 Вт), и т.д., спецификация WTX описывает архитектуру Flex Slot — в каком-то смысле, AMR для рабочих станций. Flex Slot предназначен для улучшения удобства обслуживания, придания дополнительной гибкости разработчикам, сокращению выхода материнской платы на рынок. Выглядит Flex Slot карта примерно так:

На подобных картах могут размещаться любые PCI, SCSI или IEEE 1394 контроллеры, звук, сетевой интерфейс, параллельные и последовательные порты, USB, средства для контроля за состоянием системы.

Образцы WTX плат должны появиться в районе июня, а серийные образцы — в третьем квартале 1999 года.

FlexATX

И наконец, подобно тому, как из идей, заложенных в Baby AT и LPX появился ATX, так же развитием спецификаций microATX и NPX стало появление форм-фактора FlexATX. Это даже не отдельная спецификация, а всего лишь дополнение к спецификации microATX. Глядя на успех iMac, в котором, по сути, ничего нового кроме внешнего вида и не было, производители PC решили также пойти по этому пути. И первым стал как раз Intel, в феврале на Intel Developer Forum объявивший FlexATX — материнскую плату, по площади процентов на 25-30 меньшую, чем microATX.

Теоретически, с некоторыми доработками, FlexATX плата может быть использована в корпусах, соответствующих спецификациям ATX 2.03 или microATX 1.0. Но для сегодняшних корпусов плат хватает и без этого, речь шла как раз о вычурных пластиковых конструкциях, где и нужна такая компактность. Там, на IDF, Intel и продемонстрировал несколько возможных вариантов подобных корпусов. Фантазия дизайнеров разгулялась на славу — вазы, пирамиды, деревья, спирали, каких только не было предложено. Несколько оборотов из спецификации, чтобы углубить впечатление: «эстетическое значение», «большее удовлетворение от владения системой». Неплохо для описания форм-фактора материнской платы PC?

Flex — на то он и flex. Спецификация чрезвычайна гибка, и оставляет на усмотрение производителя множество вещей, которые прежде строго описывались. Так, производитель сам будет определять размер и размещение блока питания, конструкцию карты ввода/вывода, переход на новые процессорные технологии методы достижения низкопрофильного дизайна. Практически, более-менее четко определены только габариты — 9 х 7.5». Кстати, по поводу новых процессорных технологий — Intel на IDF демонстрировал систему на FlexATX плате с Pentium III, который вплоть до осени пока заявлен только как Slot-1, а на фото — смотрите сами, да и в спецификации подчеркивается, что FlexATX платы только для Socket процессоров.

И напоследок, еще одно интересное откровение от Intel — года через три, в следующих спецификациях, блок питания возможно вообще будет находиться снаружи корпуса PC.
