Что такое прозвонка, и как проверить цепь на обрыв мультиметром

В современном быту нередки ситуации, когда необходимо прозвонить тестером определённую цепь или электротехнический прибор. Чаще всего они возникают, когда перестаёт работать розетка или клавишный выключатель, а также при пропадании контакта или обрыве в цепях питания отдельных устройств. Если хозяин привык всё делать самостоятельно, ему необходимо обзавестись очень практичным и удобным в эксплуатации прибором, называемым мультиметром.

С его помощью можно проверить исправность любого электротехнического устройства, включая обычную лампочку, участок проводки или входящий в неё проводник. Но для того чтобы грамотно прозвонить цепь мультиметром, сначала следует ознакомиться с основными приёмами работы с ним.

В следующих разделах статьи каждый из возможных вариантов применения мультиметра будет рассмотрен более подробно.

Проверка на целостность (поиск нужного проводника)

Для проверки целостности электропроводки или поиска одной жилы в составе многожильного кабеля вполне достаточно цифрового тестера, включённого в режиме измерения сопротивления. При проведении такой операции необходимо создать замкнутую цепочку, состоящую из непосредственно из мультиметра (тестера), пары измерительных «концов» и самого проверяемого проводника.

При этом по тестируемому участку пропускается небольшой по величине электрический ток, а мультиметр определяет величину его внутреннего сопротивления. Это еще не прозвонка, но довольно удобный способ.

В процессе такой проверки по показаниям дисплея мультиметра можно будет судить о целостности или обрыве в проверяемом участке цепи или проводнике. Нулевые или близкие к нескольким Омам показания означают, что проводка не имеет обрыва; при этом выдаваемый прибором электрический ток свободно через неё протекать.

Также возможен вариант, когда при проверке обнаруживается, что прибор индицирует показания в районе мегаом, а при контрольной прозвонке не выдаёт звукового сигнала. Это означает, что на участке проводки имеется не определяемый визуально внутренний обрыв.

По сути позвонка – это определение мультиметром, есть контакт между проводами, или его нет. Мультиметр выдает небольшой ток, и если цепь целая, то фиксируется напряжение, в результате раздается звуковой сигнал – звонок, а на дисплее мультиметра высвечиваются нули. Прозвонкой проверяют предохранители, лампочки, провода, целостность схем.

Подобным образом с помощью прозвонки мультиметром фиксируется короткое замыкание проводников, которые в рабочем состоянии не должны иметь между собой контакта. В исправном кабеле каждая отдельная жила при проверке должна показывать небольшое сопротивление (от долей до нескольких Ом).

Значение сопротивления определяется общей длиной проверяемого мультиметром кабельного изделия. Одновременно с этим между всеми входящими в состав многожильного кабеля и расположенными рядом проводниками контакт должен отсутствовать, что и проверяет прозвонка.

Проверка проводки

Прозвонка проводников с помощью мультиметра функционально предусмотрена в большинстве цифровых приборов этого класса. Для выставления режима прозвонки достаточно установить переключатель в положение, помеченное значком «Зуммер» и подготовить измерительную цепочку, приведённую на рисунке.

В случае протекания тока через проверяемый кусок провода мультиметр будет выдавать звуковой сигнал (зуммер). Естественно, что для прозвонки участка цепи длиной в несколько метров потребуется дополнительный провод, используемый для наращивания измерительной схемы.

Другой вариант тестирования фазного и нулевого линейных проводников значительной длины предполагает их скрутку на удалённом конце электропроводки.

В этом случае для проверки цепи на обрыв достаточно подключить измерительные щупы мультиметра к свободным контактам тех концов электрической линии, которые располагаются ближе к прибору.

Последний из предложенных вариантов обладает следующими преимуществами:

• этим способом удаётся прозвонить мультиметром сразу обе жилы электропроводки, соединённые в последовательную цепочку;
• проверить провод таким способом намного проще, чем первым, поскольку можно обойтись без дополнительного отрезка, обеспечивающего наращивание измерительной схемы.

Перед проверкой скрытой в толще стен электропроводки в первую очередь следует внимательно ознакомиться со схемой её прокладки. Кроме того, необходимо снять с неё рабочее напряжение, отключив соответствующий этой линии автомат.

С помощью подручных средств

Прозвонка проводов мультиметром не является единственно возможным вариантом их тестирования на целостность или обрыв. Убедиться в исправности любого линейного проводника можно и без помощи этого универсального прибора.

Для проведения такой проверки потребуются:

• обычная батарейка питания (лучше всего квадратная на 4,5 Вольта);
• электрическая лампочка на 3,5 Вольта, посредством которой проверяется (контролируется) исследуемый линейный участок провода;
• пара соединительных проводов и коннектор захватывающего типа (так называемый «крокодил»).

После подготовки всех необходимых элементов на их основе собирается простейшая измерительная цепочка, состоящая из контрольной лампочки, батарейки и проверяемого проводника. При правильно собранной схеме и в случае исправности тестируемого участка контрольная лампочка будет загораться. Отсутствие свечения при всех исправных элементах схемы свидетельствует об обрыве в самом проводнике.

При испытаниях указанным способом используется тот же принцип, что и при проверке с помощью мультиметра, включенного в режим прозвонки.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом.

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя.

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

Дополнительная информация! Перед прозвонкой осветительного устройства в первую очередь убедитесь в исправности самой лампочки, переставив её в заведомо исправный прибор.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Источник

Что случилось с мультиметром? , DT838

Сообщений: 328
Из: Чебоксары

вчера сидел измерял всякую ерунду..
потом хватило ума измерить напряжение в розетке..
засунул контакты в удлинитель
прибор издал резкий писк и начал выдавать какието странные числа и минус показывать..
потом на дисплее осталась одна тока единица
када опомнился, увидел, что тумблер стоит на сопротивлении=((

у кого какие догадки есть что с приборчиком случилось??

Сообщений: 3 040

Сообщений: 328
Из: Чебоксары

Сообщений: 3 963

вчера сидел измерял всякую ерунду..
потом хватило ума измерить напряжение в розетке..
засунул контакты в удлинитель
прибор издал резкий писк и начал выдавать какието странные числа и минус показывать..
потом на дисплее осталась одна тока единица
када опомнился, увидел, что тумблер стоит на сопротивлении=((

у кого какие догадки есть что с приборчиком случилось??

Разберите и посмотрите- возможно сгорело
-контактная площадка круглая
-резисторы сгорели
-предохранитель
-микросхема (может быть как черная какашка, а может и прямоугольная)

Сообщений: 328
Из: Чебоксары

Сообщений: 777
Из: Чебоксары

вчера сидел измерял всякую ерунду..
потом хватило ума измерить напряжение в розетке..
засунул контакты в удлинитель
прибор издал резкий писк и начал выдавать какието странные числа и минус показывать..
потом на дисплее осталась одна тока единица
када опомнился, увидел, что тумблер стоит на сопротивлении=((

у кого какие догадки есть что с приборчиком случилось??

Сломался твой приборчик. Тока на свалку его выкинуть. Больше напряжение в сети измеряй при режиме сопротивление. Руки бы поотрывать за такое. Изза таких как ты и пожары часто случаются.

Сообщение отредактировал MR_ALLADIN — Dec 8 2011, 16:21

Сообщений: 328
Из: Чебоксары

может предохранитель тока испортился?
жалко выбрасывать

Сообщение отредактировал Brut47 — Dec 8 2011, 16:33

Источник

Мультиметр постоянно пищит в режиме прозвонки

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Обозначение прозвонки на мультиметре

В одной из недавних статей – «Как пользоваться мультиметром», я уже рассказывал об основных режимах работы стандартного тестера, пределах измерений и способах тестирования, в частности и о функции прозвонки, которая имеет следующее обозначение:

Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов – значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.

Принцип работы прозвонки

Для лучшего понимания, как именно мультиметр узнаёт есть ли обрыв в цепи или нет, я, общих чертах, опишу принцип работает этого режима.

Здесь всё предельно просто, принцип действия прозвонки, основан на всем известном законе Ома, главном правиле электрики и электротехники:

I = U / R , где I – Сил тока, U – Напряжение в сети, R — сопротивление

В каждом мультиметре имеется источник питания – батарейка или аккумулятор, с помощью них создаётся напряжение на проверяемом участке сети – подаётся ток и зная его характеристики – высчитывается результат.

Что показывает мультиметр при прозвонке

Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.

Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.

Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.

как пользоваться прозвонкой

Вот мы подошли к самому главному вопросу, как правильно прозванивать мультиметром:

Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.

Для большей наглядности, давайте рассмотрим, как пользоваться прозвонкой на самом простом примере – проверке куска провода:

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

— Красный щуп в гнездо V Ω mA

— Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки , который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра , соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод . Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье — КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и V Ω mA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, наиболее часто встречающиеся неисправности и способы их устранения.

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50. 60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).

Схема и работа прибора

Рис. 1. Структурная схема АЦП 7106

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату.

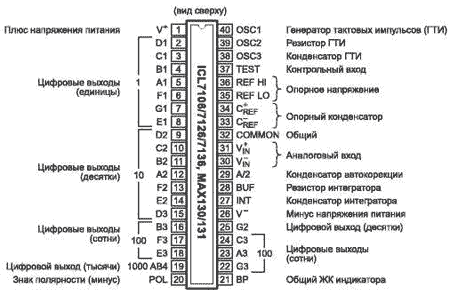

Рис. 2. Цоколевка АЦП 7106 в корпусе DIP-40

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом СОМ прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, ас его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.

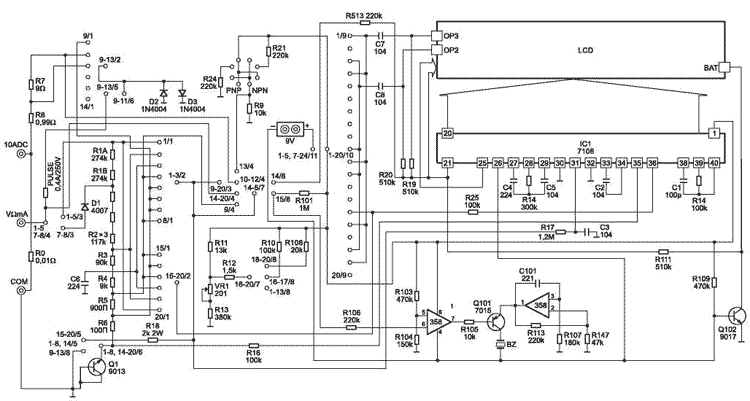

Рис. 3. Принципиальная схема мультиметра М832

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет:

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения. Показания дисплея N зависят от входного напряжения UBX и выражаются числом:

Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1. R6, с выхода которого через переключатель (по схеме 1-8/1. 1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором СЗ образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.

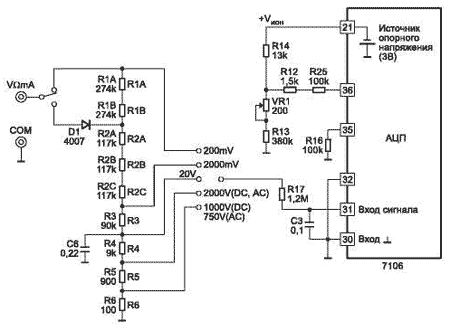

Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1. R6 и резистором R17.

Измерение тока

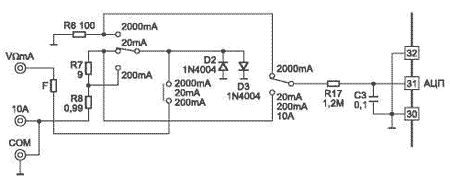

Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.

Измерение сопротивления

Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что один и тот же ток от источника напряжения +LJ протекает через опорный резистор Ron и измеряемый резистор Rx (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение UBX и Uon равно соотношению сопротивлений резисторов Rx и Ron. В качестве опорных резисторов используются R1. R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1. 2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонки

В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

Дефекты мультиметров

Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.

Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.

Проявление дефекта Возможная причина Устранение дефекта При включении прибора дисплей загорается и затем плавно гаснет Неисправность задающего генератора микросхемы АЦП, сигнал с которого подается на подложку ЖК-дисплея Проверить элементы С1 и R15 При включении прибора дисплей загорается и затем плавно гаснет. При снятой задней крышке прибор нормально работает При закрытой задней крышке прибора контактная винтовая пружина ложится на резистор R15 и замыкает цепь задающего генератора Отогнуть или чуть укоротить пружину При включении прибора в режим измерения напряжения показания дисплея меняются от 0 до 1 Неисправны или плохо пропаяны цепи интегратора: конденсаторы С4, С5 и С2 и резистор R14 Пропаять или заменить С2, С4, С5, R14 Прибор долго обнуляет показания Низкое качество конденсатора СЗ на входе АЦП (вывод 31) Заменить СЗ на конденсатор с малым коэффициентом абсорбции При измерении сопротивлений показания дисплея долго устанавливаются Низкое качество конденсатора С5 (цепь автокоррекции нуля) Заменить С5 на конденсатор с малым коэффициентом абсорбции Прибор неправильно работает во всех режимах, микросхема IC1 перегревается. Замкнулись между собой длинные выводы разъема для проверки транзисторов Разомкнуть выводы разъема При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В Потеря емкости конденсатора СЗ. Возможна плохая пайка его выводов или просто отсутствие этого конденсатора Заменить СЗ на исправный конденсатор с малым коэффициентом абсорбции При включении мультиметр или постоянно пищит, или наоборот, молчит в режиме прозвонки соединений Плохая пайка выводов микросхемы Ю2 Пропаять выводы IC2 Сегменты на дисплее пропадают и появляются Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки Для восстановления надежного контакта нужно:
• поправить токопроводящие резинки;
• протереть спиртом соответствующие контактные площадки на печатной плате;
• облудить эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50. 60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра М832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.

В режиме измерения тока при использовании входов V, Ω и mА, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5. R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор Сб. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.

При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1 . R6.

У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6. 3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора С4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисплее) или не устанавливается совсем. «Вылечить» некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора С4 на конденсатор величиной 0,22. 0,27 мкФ.

Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.

Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо СОМ, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 [минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 [плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.

У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.

Случается, что изготовители дешевых мультиметров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2. 3 раза, плату высушивают и устанавливают в корпус.

В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.

При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.

Самостоятельно организовать и произвести ремонт мультиметра вполне по силам каждому пользователю, хорошо знакомому с азами электроники и электротехники. Но прежде чем приступать к такому ремонту необходимо попробовать разобраться с характером возникшего повреждения.

Визуально обнаруживаемые дефекты (заводской брак)

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

• необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
• особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;
• заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: http://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

Проверка дисплея

Если хотят проверить исправность и провести ремонт индикатора мультиметра, то обычно прибегают к помощи дополнительного прибора, выдающего сигнал подходящей частоты и амплитуды (50-60 Гц и единицы вольт). При его отсутствии можно воспользоваться мультиметром типа M832 с функцией генерации прямоугольных импульсов (меандра).

Для диагностики и ремонта дисплея мультиметра необходимо вынуть рабочую плату из корпуса прибора и выбрать удобное для проверки контактов индикатора положение (экраном вверх).

После этого следует присоединить конец одного щупа к общему выводу исследуемого индикатора (он расположен в нижнем ряду, крайний слева), а другим концом поочередно прикасаться к сигнальным выводам дисплея.

При этом все его сегменты должны загораться один за другим согласно разводке сигнальных шин, с которой следует ознакомиться отдельно. Нормальное «срабатывание» проверяемых сегментов во всех режимах свидетельствует о том, что дисплей исправен.

Дополнительная информация. Указанная неисправность чаще всего проявляется в процессе эксплуатации цифрового мультиметра, в котором его измерительная часть выходит из строя и нуждается в ремонте крайне редко (при условии, что соблюдаются требования инструкции).

Последнее замечание касается лишь постоянных величин, при измерении которых мультиметр хорошо защищён по перегрузкам. Серьёзные затруднения с выявлением причин отказа прибора чаще всего встречаются при определении сопротивлений участка цепи и в режиме прозвонки.

Неполадки, связанные с проверкой сопротивлений

В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:

1. при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;
2. в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.

В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает.

При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).

Если мультиметр постоянно пищит при прозвонке или молчит, то причиной может быть некачественная пайка выводов микросхемы IC2. Ремонт заключается в тщательной пайке.

Неполадки в АЦП

Обследование и ремонт неработающего мультиметра, неисправность которого не связана с уже рассмотренными случаями, рекомендуется начинать с проверки напряжения 3 Вольта на питающей шине АЦП. При этом в первую очередь необходимо убедиться в том, что отсутствует пробой между питающим выводом и общей клеммой преобразователя.

Пропадание элементов индикации на экране дисплея при наличии питающего преобразователь напряжения с большой долей вероятности свидетельствует о повреждении его схемы. Такой же вывод можно сделать и при выгорании значительного количества схемных элементов, расположенных поблизости от АЦП.

На практике этот узел «выгорает» лишь при попадании на его вход достаточно высокого напряжения (более 220 Вольт), что проявляется визуально в виде трещин в компаунде модуля.

Тестирование АЦП

Прежде чем говорить о ремонте, необходимо провести проверку. Простым способом тестирования АЦП на пригодность к дальнейшей эксплуатации является прозвонка его выводов с использованием заведомо исправного мультиметра того же класса. Отметим, что для такой проверки не подходит случай, когда второй мультиметр неправильно показывает результаты измерений.

При подготовке к работе прибор переводится в режим «прозвонки» диодов, а измерительный конец провода в красной изоляции подсоединяется к выводу микросхемы «минус питания». Вслед за этим чёрным щупом последовательно касаются каждой из её сигнальных ножек.

Так как на входах схемы имеются защитные диоды, включённые в обратном направлении, после подачи прямого напряжения от стороннего мультиметра они должны открыться.

Факт их открытия фиксируется на дисплее в виде падения напряжения на переходе полупроводникового элемента. Аналогично проверяется схема при подключении щупа в чёрной изоляции к контакту 1 (+ питания АЦП) с последующим касанием всех остальных выводов. При этом показания на экране дисплея должны быть такими же, как в первом случае.

При смене полярности подключения второго измерительного прибора его индикатор всегда показывает обрыв, поскольку входное сопротивление рабочей микросхемы достаточно велико.

При этом неисправными будут считаться выводы, в обоих случаях показывающие конечное значение сопротивления. Если при любом из описанных вариантов подключения мультиметр показывает обрыв – это с большой вероятностью свидетельствует о внутреннем обрыве схемы.

Возможен ли в таком случае ремонт?

Поскольку современные АЦП чаще всего выпускаются в интегральном исполнении (без корпуса), то заменить их редко кому удаётся. Так что если преобразователь сгорел, то починить мультиметр не удастся, ремонту он не подлежит.

Неполадки в круговом переключателе

Ремонт потребуется, если возникли неисправности, связанные с пропаданием контакта в круговом галетном переключателе. Это проявляется не только в том, что не включается мультиметр, но и в невозможности получить нормальное соединение без сильного нажатия на галетник. Объясняется это тем, что в дешёвых китайских мультиметрах контактные дорожки редко покрываются качественной смазкой, что приводит к их быстрому окислению.

При эксплуатации в пыльных условиях, например, они через какое-то время загрязняются и теряют контакт с переключающей планкой. Для ремонта этого узла мультиметра достаточно удалить из его корпуса печатную плату и протереть контактные дорожки ваткой, смоченной в спирте. Затем на них следует нанести тонкий слой качественного технического вазелина.

В заключении отметим, что при обнаружении заводских «непропаев» или замыканий контактов в мультиметре следует устранить эти недоработки, воспользовавшись низковольтным паяльником с хорошо отточенным жалом. В случае отсутствия полной уверенности в причине поломки прибора следует обратиться к специалисту по ремонту измерительной техники.

Источник
