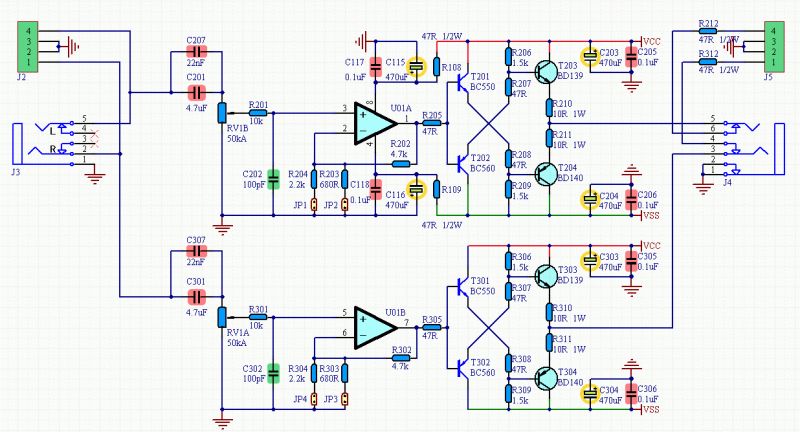

Пытаюсь отладить усилитель на схеме, откуда на входе [3] ОУ берется постоянное напряжение -2mV если резистор RV1 закорочен на землю? На левом контакте R201 ноль, а на правом уже -2mV.
А вот это очень хорошо — качественный ОУ попался. Радуйся.
Эх, молодежъ.
ОУ в неив включении стремится установить выходе напряжение, равное тому, какое есть на его неинв. лапе. С погрешностью, определяемой дифференциальным напряжением ОУ. В то же время, входной ток ОУ, протекая через сопротивление между неинв. входом и землей создает на нем падение напряжения, которое будучи усиленным ОУ и создает на его выходе постоянное напряжение.
Так что получается, что до измерений — плевать, что там у ОУ на входе — главное, что у него на выходе. 10мВ с любым знаком — это очень хорошо.
Вопрос в другом — какой дебил не охватил выходной каскад общей ООС.
Реклама
Критически важные распределенные системы требуют синхронного преобразования во всех подсистемах и непрерывного потока данных. Распределенные системы сбора данных могут быть синхронизированы как на основе АЦП последовательного приближения, так и на основе сигма-дельта (∑-Δ)-АЦП. Новый подход, основанный на преобразователе частоты дискретизации (SRC), содержащемся в микросхемах линейки AD7770 производства Analog Devices, позволяет достигать синхронизации в системах на основе сигма-дельта-АЦП без прерывания потока данных.
Я просто почему забеспокоился, сигнал средней громкости с моего плеера колеблется от -50mV до +50mV, а тут только постоянка на -10mV будет. Слышал что постоянка для наушников не очень хорошо. Можно ли от нее избавиться как-нибудь?
Такая обратная связь отсутствует, это факт. Это схема усилителя для наушников Lehmann Black Cube Linear, китайцы продают в виде конструктора. Вот и я решил попробовать собрать и заодно научиться.
Реклама
Реклама
Специалисты компании Infineon рассказывают о сорокалетней истории технологических инноваций, последовавшей за созданием первого полевого транзистора с изолированным затвором (MOSFET), и на примере последних новшеств, касающихся расположения кристалла относительно печатной платы, показывают, как незначительные на первый взгляд изменения способны кардинально поменять характеристики прибора и разрабатываемых на его основе систем.
Ну, вообще на выходе любого усилителя от пика до пика колеблется переменка — чем больше размах, тем, ебстетвенна больше и выходная мощность. И это, в общем та, правильна. И даже логична.
И мерить ее надо либо овцелографом — он покажет то, что я уже сказал, либо вольтажометром переменки — эти, как правило, показывают среднеквадратичное значение. Если вы обычным кетаезским тестером в режиме измерения постоянки уловили некоторые эмм..колебания эфира, дык это у вас скорее всего, электролит по выходу телефонного усилителя перезаряжается.
Ну, и разумеется, на это тоже можно забить. Болт. Причем, большой.
Правильно. Но +/-10мВ — АБСОЛЮТНО БЕЗОПАСНО.
Зуб даю.
Есть два способа — воспользоваться балансировкой ОУ, если она в нем предусмотрена. В вашем варианте ентой фичи нет. так что забыли.
Второй — за счет правильной схемотехники и нужных компонентов. Неизбежно приведет к усложнению и удорожанию, причем, не оправданному.
Так как это сделано в этом кетайцкам ките — за это убивать надо.
THD при выходном напряжении 4В (двойной размах) — примерно 3%.
Акуеть. Вот и покупай после этого кейцкие киты. Это даже не телефонный усилитель, это трипер какой-то. Причем ток покоя — 50мА. Тупо бесполезный нагрев.
Просто все детали — в мусорку.
А вот спектр, если выкинуть весь лишний кетайцкий трипер.
Вот ссылка https://tinyurl.com/y5ygnb9n на симулятор если кому интересно.
Кстати, если поставить конденсатор на 100пФ на вход ОУ (на схеме C202), то постоянка на входе ОУ появляется даже в симуляторе (https://tinyurl.com/yyztcdkr). Помогите пожалуйста объяснить этот эффект?
Еще раз — это не симулятор, а херня. Это первый момент. Второй — неинв. вход ОУ не «подтянут» к общ. пр. в этом симуляторе, в итоге ОУ улетает в насыщение — вспомните, что я раньше говорил про входные токи и пр.
Если в железе или же симуляторе ввести этот кондер, это не вызовет абсолютно никаких реакций со стороны ОУ в нормально работающей схеме. Здесь это элемент ФНЧ, совместно с резистором 10кОм — нетрудно подсчитать частоту среза.
Последний раз редактировалось compad Пт ноя 06, 2020 23:50:16, всего редактировалось 1 раз.
Виноват, вот исправленный вариант https://tinyurl.com/y3342xhr и действительно постоянки нет, но по время сброса появляется помеха в виде всплеска. Похоже этот всплеск заряжает этот конденсатор который потом держит заряд и создает постоянку на входе у меня на реальной схеме.
Постоянка на входе ОУ в железе — следствие больших входных токов, без замены на ОУ другого типа устранить нельзя. В симуляторе может быть упрощённая или кривая модель, тогда поведение ОУ не будет сходиться с реальностью. Постоянку на выходе «усилителя» можно уменьшить, увеличивая Р202 (скорее всего увеличивая).
С2 (по моей схеме) вообще можно уменьшить до 0,22мкф. Тогда эта емкость будет работать как саб-соник, давая спад АЧХ при частоте среза примерно 30Гц. На частоте 20Гц спад АЧХ будет примерно 3дБ.
Таким способом можно в какой-то мере подрезать инфранизкочастотные помехи. При С2=1мкФ АЧХ линейна вплоть до постоянного тока. Увеличивать ее сверх этого значения — нет необходимости
Что до С3, то он так же определяет усиление в области НЧ, и его емкость связана с номиналом резистора в ООС (R2) — чем больше номинал этого резистора, тем меньше может быть емкость. Т.е, пропорциональное уменьшение номиналов в ООС приведет к необходимости увеличения номинала этой емкости, соотв. и к увеличению габаритов. Кроме того, емкость 10 мкФ может быть и неполярной, и даже полимерной — цена вопроса ее и габариты небольшие.
Прежде всего следует анализировать схемотехнику. В этом кетайцком говне это сделать можно. Надо ввести конденсатор в цепь ООС (как у меня С3). Вопрос в другом — стоит или нет. Там постоянка 10мВ. Предположим, что введение кондесатора уменьшит ее до 1 мв. Овчинка выделки..
Вместе с увеличением это резюка увеличится и Кп усилителя, поэтому пропорционально придется менять и другие номиналы резюков в ООС, и все опять вернется на круги своя..
Кроме того, кетайцы подложили и тут мелкую пакость, которая есть в включении регулятора громкости.
Причем ток покоя — 50мА. Тупо бесполезный нагрев.
