Номинальным размером

3. Номинальным размером называется основной размер, определенный исходя из функционального назначения детали и служащий началом отсчета отклонений. Общий для отверстия и вала, составляющих соединение, номинальный размер называется номинальным размером соединения.

1. Под размером в системе допусков и посадок понимается в цилиндрических соединениях диаметр, в плоских — расстояние между параллельными плоскостями.

2. Номинальные размеры должны выбираться по ГОСТ 6636.

Словарь-справочник терминов нормативно-технической документации . academic.ru . 2015 .

Смотреть что такое «Номинальным размером» в других словарях:

ГОСТ 25346-89: Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений — Терминология ГОСТ 25346 89: Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений оригинал документа: 1.1.19. Вал термин, условно применяемый для обозначений наружных элементов… … Словарь-справочник терминов нормативно-технической документации

отклонение — 1.3.2.28 отклонение: Максимальное отклонение от температурной уставки, указанное изготовителем. Источник: ГОСТ Р 51983 2002: Устройства многофункциона … Словарь-справочник терминов нормативно-технической документации

ГОСТ 7713-62: Допуски и посадки. Основные определения — Терминология ГОСТ 7713 62: Допуски и посадки. Основные определения оригинал документа: 4. Действительным размером называется размер, полученный в результате измерения с допустимой погрешностью. Определения термина из разных документов:… … Словарь-справочник терминов нормативно-технической документации

Допуск — Эту статью следует викифицировать. Пожалуйста, оформите её согласно правилам оформления статей … Википедия

Допуск (техника) — Допуск разность между наибольшим и наименьшим предельными значениями (размеров, массовой доли, массы), задаётся на геометрические размеры деталей, механические, физические и химические свойства. Назначается (выбирается) исходя из технологической… … Википедия

Допуск (машиностроение) — Допуск разность между наибольшим и наименьшим предельными значениями (размеров, массовой доли, массы), задаётся на геометрические размеры деталей, механические, физические и химические свойства. Назначается (выбирается) исходя из технологической… … Википедия

Квалитет — Допуск разность между наибольшим и наименьшим предельными значениями (размеров, массовой доли, массы), задаётся на геометрические размеры деталей, механические, физические и химические свойства. Назначается (выбирается) исходя из технологической… … Википедия

твердые частицы — 3.1 твердые частицы (particulate matter): Нерастворимые частицы, остающиеся на фильтровальной бумаге, номинальным размером 10 мкм. Источник: ГОСТ Р ИСО 15859 1 2010: Системы космические. Характеристики, отбор проб и методы анализа текучих сред.… … Словарь-справочник терминов нормативно-технической документации

Щебень — 3.1. Щебень из плотных горных пород и щебень из гравия, щебень из шлаков, входящие в состав смесей, песок природный и из отсевов дробления горных пород, минеральный порошок должны соответствовать требованиям ГОСТ 9128 97, пункт 5.15. 3.2.… … Словарь-справочник терминов нормативно-технической документации

Щебень из плотных горных пород для балластного слоя железнодорожного пути — неорганический зернистый сыпучий материал с номинальным размером зерен от 25 до 60 мм, получаемый дроблением изверженных горных пород с последующим рассевом продуктов дробления. Источник: ГОСТ 7392 2002 … Словарь-справочник терминов нормативно-технической документации

Источник

номинальный размер

3.5 номинальный размер (общая высота, диаметр): По ГОСТ 17527.

3.1 номинальный размер DN/OD: Числовое обозначение размера элементов трубопровода, кроме резьбовых соединений, которое является округленным числом приблизительно равным производственному размеру в миллиметрах, относящийся к наружному диаметру.

номинальный размер: Размер, относительно которого определяются отклонения.

3.6 номинальный размер: Нормируемый размер изделия, фактический размер которого соответствует границам допускаемых отклонений.

Номинальный размер (D_y— условный проход): округленное цифровое обозначение условного размера, которое является общим для всех компонентов трубопроводной системы.

4.6 Номинальный размер (D_y — условный проход) — цифровое обозначение условного размера, которое является общим для всех компонентов трубопроводной системы. Это круглое число для справочных целей.

3.1 номинальный размер: Номинальный размер, используемый при обозначении лебедки в соответствии с настоящим стандартом, соответствует номинальному тяговому усилию на барабане.

1.1.6. Номинальный размер — размер, относительно которого определяются отклонения (черт. 1 и 2).

3.1 номинальный размер DN/OD: Числовое обозначение размера элементов трубопровода, кроме резьбовых соединений, которое является округленным числом приблизительно равным производственному размеру в миллиметрах, относящийся к наружному диаметру.

Смотри также родственные термины:

3.2 номинальный размер DN: Числовое обозначение размера элементов трубопровода, приблизительно равное производственным размерам, в миллиметрах.

3.15 номинальный размер DN (nominal size): Условный проходной диаметр трубы, который является общим для всех элементов трубопроводной системы.

3.15 номинальный размер DN (nominal size): Условный проходной диаметр трубы, который является общим для всех элементов трубопроводной системы.

3.3 номинальный размер DN/ID: Номинальный размер, относящийся к внутреннему диаметру.

3.4 номинальный размер DN/OD: Номинальный размер, относящийся к наружному диаметру.

2.2 номинальный размер детали (отливки): Размер, указанный на чертеже детали (отливки).

3.1 номинальный размер детали (отливки): Размер, указанный на чертеже детали (отливки).

191. Номинальный размер кабеля (провода, шнура)

Размер кабеля (провода, шнура), подсчитанный исходя из номинальных размеров его элементов

45. Номинальный размер пиломатериала

D. Nennmass von Schnittholz

E. Sawn timber nominal size

F. Dimension nominale

Размер пиломатериала, установленный нормативно-технической документацией при заданной влажности

1.1.26. Номинальный размер посадки — номинальный размер, общий для отверстия и вала, составляющих соединение.

2.5.16 номинальный размер преобразователя; размер преобразователя: Физический размер активного элемента преобразователя.

3.24 номинальный размер сита (nominal top size): Размер отверстия самого маленького сита в диапазоне, включенном в R 20 (в соответствии с ISO 565, квадратное отверстие), на котором остается не более 5 % пробы.

3.4.4.1 номинальный размер фаски r. Размер фаски кольца, используемый как базовый.

Примечание — Номинальный размер фаски соответствует наименьшему единичному размеру фаски.

номинальный размер элемента : Размер элемента в знаке символа, соответствующий установленному

190. Номинальный размер элемента

Размер конструктивного элемента кабеля (провода, шнура) без учета допусков, установленный нормативным документом

Словарь-справочник терминов нормативно-технической документации . academic.ru . 2015 .

Полезное

Смотреть что такое «номинальный размер» в других словарях:

номинальный размер — Нормируемый размер изделия, фактический размер которого соответствует границам допускаемых отклонений. [ГОСТ 31360 2007] Тематики строительные конструкции … Справочник технического переводчика

Номинальный размер — размер, относительно которого определяются предельные размеры и допустимые отклонения. Служит началом отсчета отклонений. Используется, напр., при определении форматного ряда полиграфической продукции, отдельных изданий и полос (страниц) … Реклама и полиграфия

Номинальный размер — – изд. стр. дор. размер изделия, установленный изготовителем и соответствующий фактическому размеру изделия в пределах допустимых отклонений. [ГОСТ 32018 2012] Рубрика термина: Асфальт Рубрики энциклопедии: Абразивное оборудование, Абразивы … Энциклопедия терминов, определений и пояснений строительных материалов

номинальный размер DN — 3.2 номинальный размер DN: Числовое обозначение размера элементов трубопровода, приблизительно равное производственным размерам, в миллиметрах. Источник … Словарь-справочник терминов нормативно-технической документации

номинальный размер DN/ID — 3.3 номинальный размер DN/ID: Номинальный размер, относящийся к внутреннему диаметру. Источник: ГОСТ Р 54475 2011: Трубы полимер … Словарь-справочник терминов нормативно-технической документации

номинальный размер DN/OD — 3.4 номинальный размер DN/OD: Номинальный размер, относящийся к наружному диаметру. Источник: ГОСТ Р 54475 2011: Трубы полимерны … Словарь-справочник терминов нормативно-технической документации

номинальный размер — vardinis matmuo statusas T sritis Standartizacija ir metrologija apibrėžtis Matmuo, kurio atžvilgiu nustatomi ribiniai matmenys ir kuris yra leidžiamųjų nuokrypų atskaitos pradžia. atitikmenys: angl. nominal dimension vok. Nennmaß, n rus.… … Penkiakalbis aiškinamasis metrologijos terminų žodynas

номинальный размер — vardinis matmuo statusas T sritis fizika atitikmenys: angl. nominal dimension vok. Nennmaß, n rus. номинальный размер, m pranc. dimension nominale, f … Fizikos terminų žodynas

Номинальный размер — размер, относительно которого определяются предельные размеры. Служит началом отсчета отклонений. Используется, например, при определении форматного ряда полиграфической продукции … Краткий толковый словарь по полиграфии

номинальный размер элемента — Размер элемента в знаке символа, соответствующий установленному Источник: ГОСТ 30721 2000: Автоматическая идентификация. Кодирование штриховое. Термины и определения … Словарь-справочник терминов нормативно-технической документации

Источник

Черчение

Общие сведения о размерах, проставляемых на чертежах деталей и их соединений

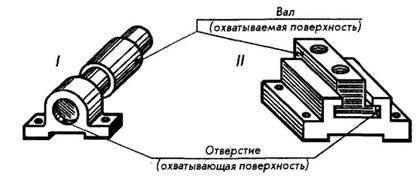

Основные понятия. В соединении двух деталей, входящих одна в другую, различают охватывающую и охватываемую поверхности. Наибо­лее распространены в машиностроении соединения деталей с гладкими ци­линдрическими (I) и плоскими параллельными (II) поверхностями. У ци­линдрических соединений поверхность отверстия охватывает поверхность вала. Охватывающая поверхность называется отверстием, охватыва­емая — валом. Названия «отверстие» и «вал» условно применяются и к другим нецилиндрическим охватывающим и охватываемым поверхностям (рис. 115).

На рабочих чертежах в первую очередь проставляют размеры, которыми оценивают количественно геометрические параметры деталей.

Размер — это числовое значение линейной величины (диаметра, дли­ны, высоты и т. п.). Размеры подразделяются на номинальные, действи­тельные и предельные.

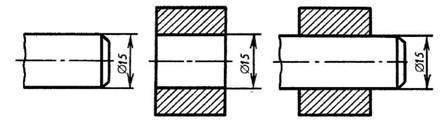

Номинальным размером (рис. 116) называется основной раз­мер детали, рассчитанный с учетом ее назначения и требуемой точности. Номинальный размер соединений — общий (одинаковый) раз­мер для отверстия и вала, составляющих соединение. Номинальные размеры деталей и соединений выбирают не произвольно, а по ГОСТ 6636-69 «Нормальные линейные размеры». В производстве номинальные размеры не могут быть выдержаны: действительные размеры всегда в большую или меньшую сторо­ну отличаются от номинальных. Поэтому, помимо номинальных (расчетных), различают также действительные и предельные размеры на деталях.

Действительный размер — размер, полученный в результате измерения готовой детали с допустимой степенью погрешности. Допусти­мую неточность изготовления деталей и требуемый характер их соединения устанавливают посредством предельных размеров.

Предельными размерами называются два граничных значе­ния, между которыми должен находиться действительный размер. Боль­шее из этих значений называется наибольшим предельным размером, меньшее — наименьшим предельным размером (рис. 117,I). Таким образом для обеспечения взаимозаменяемости на чертежах необходимо вместо но­минального указывать предельные размеры. Но это сильно усложнило бы чертежи. Поэтому предельные размеры принято выражать посредством от­клонений от номинального.

Предельное отклонение — это алгебраическая разность меж­ду предельными и номинальными размерами. Различают верхнее и нижнее предельные отклонения. Верхнее отклонение — это алгебраическая разность между наибольшим предельным размером и номинальным разме­ром. В соответствии с ГОСТ 25346-89 верхнее отклонение отверстия обозна­чается ES, вала — es. Нижнее отклонение — алгебраическая раз­ность между наименьшим предельным размером и номинальным размером. Нижнее отклонение отверстия обозначается ЕI, вала — ei.

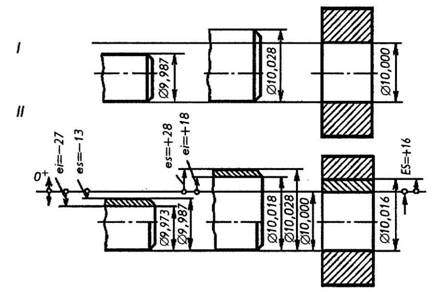

Номинальный размер служит началом отсчета отклонений. Отклоне­ния могут быть положительными, отрицательными и равными нулю (см. рис. 117, II). В таблицах стандартов отклонения указывают в мик­рометрах (мкм). На чертежах отклонения принято указывать в милли­метрах (мм).

Действительное отклонение — алгебраическая разность между действительным и номинальным размерами. Деталь считают год­ной, если действительное отклонение проверяемого размера находится между верхним и нижним отклонениями.

Допуск, поле допуска, квалитеты точности. Допуск Т * — разность между наибольшим и наименьшим предельными размерами или абсолют­ная величина алгебраической разности между верхним и нижним отклоне­ниями.

Стандарт ГОСТ 25346-89 устанавливает понятие «допуск систе­мы», — это стандартный допуск, установленный системой допусков и по­садок. Допуски системы ЕСДП** обозначаются: IТ01, IТО; IТ1 . IТ17, Бук­вы IТ обозначают «допуск ИСО» *** . Так, IТ7 обозначает допуск по 7-му квалитету ИСО.

Величина допуска не совсем полно характеризует точность обработки. Например, у вала ? 8 _0.03 мм и вала ?64_0.03 мм величина допуска оди­наковая и равна 0,03. Но обработать вал ?64_0.03 мм значительно труднее, чем вал ?8_0.03 мм.

В качестве единицы точности, с помощью которой можно выразить за­висимость точности от диаметра d, установлена единица допуска i (I). Чем больше единиц допуска содержится в допуске системы, тем больше допуск и, следовательно, меньше точность, и наоборот. Число единиц до­пуска, содержащихся в допуске системы, определяется квалитетом точ­ности.

Под квалитетом понимается совокупность допусков, изменяю­щихся в зависимости от номинального размера. Квалитеты охватывают до­пуски сопрягаемых и несопрягаемых деталей. Для нормирования различных уровней точности размеров от 1 мм до 500 мм в системе ЕСДП установ­лено 19 квалитетов: 01; 0; 1; 2 . 17.

В настоящее время допуски измерительных инструментов и устройств — IТ01 — IТ7, допуски размеров в посадках — IТ3 . IT13, допуски неответ­ственных размеров и размеров в грубых соединениях — IТ14 . IТ17. Для каждого квалитета на основе единицы допуска и числа единиц допуска за­кономерно построены ряды полей допусков.

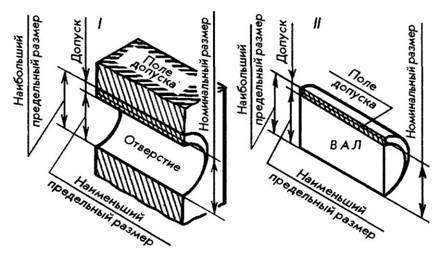

Поле допуска — поле, ограниченное верхним и нижним отклоне­ниями. Определяется оно величиной допуска и его положением относитель­но номинального размера. При графическом изображении (рис. 118) поле допуска заключено между двумя линиями, соответствующими верхнему и нижнему отклонениям относительно нулевой линии.

Все поля допусков для отверстий и валов обозначаются буквами латинско­го алфавита: для отверстий (I) — прописными (А, В, С, В и т. д.) и для валов (II) — строчными (а, b, с, d и т. д.). Ряд полей допусков обозначаются двумя буквами, а буквы О,W, Q и L не используются.

Разберем теперь сущность некоторых понятий. Допустим, что для какой- нибудь детали задан основной расчетный размер 25 мм. Это номинальный размер. В результате неточностей обработки действительный размер детали может оказаться больше или меньше номинального. Однако действитель­ный размер должен колебаться только в известных пределах. Пусть, напри­мер, наибольший предельный размер равен 25,028 мм, а наименьший пре­дельный размер —24,728 мм. Значит, допуск размера, характеризующий требуемую точность обработки детали, равен 25,028—24,728=0,300 мм.

Как уже указывалось, на чертежах обозначают не предельные размеры, а номинальный размер и допускаемые отклонения — верхнее и нижнее. Для рассматриваемой детали верхнее предельное отклонение будет равно: 25,028—25=0,028 мм; нижнее предельное отклонение: 24,728—25=0,272 мм. Размер детали, проставляемый на чертеже, — Верхнее предельное отклонение размера пишется над нижним. Значения отклонении запи­сываются более мелким шрифтом, чем номинальный размер. Знаки «плюс» и «минус» показывают, какое действие нужно произвести, чтобы подсчи­тать наибольший и наименьший предельные размеры.

Если нижнее и верхнее предельные отклонения равны, то их записывают так: .

В этом случае размер шрифта у номинального размера и у равных абсолютных величин отклонений одинаковый. Если одно из от­клонений равно нулю, то его совсем не указывают. В этом случае плюсовое отклонение наносят на место верхнего, а минусовое — на место нижнего предельного отклонения.

* Начальная буква французского слова Tolerance — допуск.

**Единая система допусков и посадок (ЕСДП).

***Международная организация по стандартизации (ИСО), рекомендации которой легли в основу ЕСДП.
