Разбивка осей зданий и сооружений
ГЕОДЕЗИЧЕСКИЕ РАБОТЫ В ГРАЖДАНСКОМ
СТРОИТЕЛЬСТВЕ
ПРОИЗВОДСТВО РАБОТ НУЛЕВОГО ЦИКЛА
Разбивка осей зданий и сооружений
Здания и сооружения состоят из отдельных связанных между собой геометрических элементов. Эта связь обеспечивается взаимным расположением осей. Разбивка здания состоит в определении и закреплении на местности осей. Конфигурация иразмеры здании определяют число и вид осей, подлежащих переносу в натуру.
Различают три вида осей зданий и сооружений. Главные оси — это две взаимно перпендикулярные линии, относительно которых здание или сооружение располагается симметрично. Обозначаются главные оси на генеральном плане римскими цифрами.
Основные оси проходят по контуру здания или сооружения, одни из них — продольные — обозначаются буквами, а перпендикулярные к ним — поперечные — обозначают цифрами. Такое обозначение осей позволяет избежать однозначности понятий при производстве разбивочных и строительных ра-
Рисунок 1- Главные и основные оси здания
бот (рис. 1). Для линейных сооружений (дорог, трубопроводов, каналов) в проекте намечают главные и основные продольные оси. Если сооружение имеет закругление, то оси повторяют его контур.
Вспомогательные или разбивочные оси служат для детальной разбивки частей и элементов сооружений. Они проектируются и разбиваются чаще всего параллельно основным осям, но могут быть расположены и под углом к ним. При разбивке достаточно главные и основные оси закрепить четырьмя знаками, по два с каждой стороны здания. Знаки должны располагаться на одинаковом расстоянии от здания, в местах, обеспечивающих их длительную сохранность и беспрепятственное ведение работ, особенно при возведении нулевого цикла, и должны быть ограждены (рис. 2) горизонта на последующие этажи. Поэтому расстояния до створных знаков должны быть не менее полной высоты сооружения, а при возможности составлять полторы высоты здания.
Для уменьшения числа знаков оси можно закрепить краской на стенах существующих зданий, попадающих в створ данной оси.
Кроме плановой разбивки на местности каждое строящееся здание должно быть обеспечено не менее чем двумя рабочими высотными реперами. Отметка чистого пола первого этажа строящегося здания принимается за нуль, в дальнейшем все отметки ниже пола будут отрицательными, а выше — положительными. Отметка строительного нуля переносится на рабочие реперы методом геометрического нивелирования.
Место установки рабочих реперов выбирается с учетом удобства пользования ими в процессе высотных разбивочных и контрольных работ и с учетом сохранности на весь период строительства.
После завершения разбивки здания или сооружения, закрепления осей и установки рабочих реперов геодезистом и про-
Рисунок 2- Схема разбивки осей
изводителем строительных работ составляется акт передачи-приемки разбивочных работ с приложением схемы закрепления осей, линейных и угловых размеров между осями, исходных пунктов геодезической разбивочной основы и других необходимых данных.
Построение обноски
Для выполнения детальных разбивочных работ при строительстве подземной части здания (нулевого цикла) строят обноску. Она представляет собой специальное ограждение, устанавливаемое по внешнему контуру строящегося здания на некотором расстоянии от основных осей, на которые переносятся основные и детальные разбивочные оси. Обноска обеспечивает высокую точность (1—2 мм) разбивки осей и передачи их в котлован при устройстве фундаментов. Ее проектируют на генплане параллельно контуру здания и так, чтобы она не попадала в зону производства земляных работ, установки строительных кранов или на места складирования строительных конструкций. Обычно расстояние от стены строящегося здания до обноски составляет 4—8 м, но не ближе 1,5—2 м от верхней бровки котлована под фундамент.
По конструкции обноска может быть сплошная, разреженная и створная. При сплошной обноске по периметру здания примерно через 2—4 м на принятом расстоянии вкапывают столбы. С помощью нивелира на одном уровне, на высоте 0,5— 1,2 м делают метки и прибивают обрезные доски. В отдельных местах для выезда транспорта делают разрывы (рис. 3, а).
Разреженная обноска устраивается аналогично сплошной, но только в местах расположения осей (рис. 3, б). Створная обноска (рис. 39, в) состоит из отдельно стоящих столбов, ус-

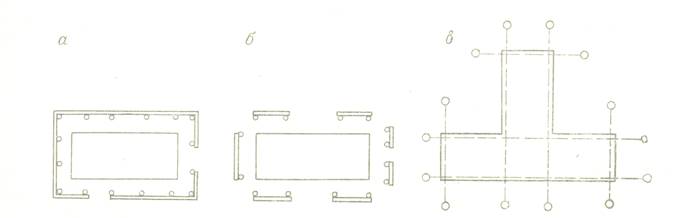

Рисунок 3- Виды обноски:
а — сплошная; б — разреженная; в — створная
тановленных в створе всех осей зданий. Каждая пара столбов закрепляет отдельную ось. Все столбы устанавливают по линии, параллельной осям здания. Срезы должны быть на одной высоте. На местности с большим уклоном обноску строят уступами.
В практике жилищного строительства широко применяется инвентарная обноска. Она состоит из металлических якорей, вбиваемых в землю через 3—4 м. В отверстия якорей вставляют металлические стойки с муфтами, в которых горизонтально крепят трубчатую штангу. Оси на штанге фиксируются специальным подвижным хомутом с табличкой, обозначающей название оси.
Относительная погрешность линейных измерений при разбивке осей по обноске составляет 1/10 000—
1/25 000. Точность разбивки осей обусловлена ошибками непараллельности сторон обноски продольным и поперечным осям сооружений, отклонениями обноски от прямолинейности и негоризонтальности ее; чтобы обеспечить заданную точность разбивки осей по обноске влияние каждой ошибки не должно превышать примерно 1/50 000.
Угол непараллельности обноски находят из формулы:
Он не может быть более 22′. Величину отклонения обноски от створа вычисляют следующим образом:
где l — длина рулетки. При = 1/50 000 и
= 20 м
=±6,3 см. Превышение к между двумя соседними точками на обноске должно быть не более
При =3 м h=±1,9 см.
Из расчетов видно, что обноска должна быть параллельна осям сооружений, створность столбов необходимо устанавливать по теодолиту, а высоту обноски выносить нивелиром.
Разбивку обноски выполняют или от створных знаков закрепления главных или основных осей, или от точек пересечения основных осей на контуре здания на основе проекта обноски, рабочих иразбивочных чертежей. Местоположение столбов обноски намечают линейными промерами. Точки закрепления главных или основных осей переносят на обноску с помощью теодолита. По обноске рулеткой определяют положение всех остальных разбивочных осей.
Источник
Что такое разбивочные работы? Этап разбивки и разметки осей в ходе строительства жилого дома
Вопрос: Подскажите пожалуйста, как происходит разбивка осей (вынос осей в натуру)? Как можно привязать свой будущий коттедж на местности?
Необходимость строительных осей
При проектировании, как просторного жилого дома, так и маленькой хозяйственной постройки и пр. инженеры все строительные конструкции от фундамента до кровли «привязывают» к так называемым разбивочным осям.
Слово «привязывать» обозначает на профессиональном языке — определять положение и габарит строительной конструкции относительно разбивочной оси. Прежде всего, это делается для определения точного местоположения строительной конструкции в плане.
Строительные разбивочные оси — это специальные штрихпунктирные линии, которые маркируются цифрами и буквами (цифровые и буквенные оси), размещаемые в кружках на концах осей. Все оси, как правило, идут в двух взаимно перпендикулярных направлениях (поперечные и продольные оси).
Посредством маркировки осей все строительные конструкции могут иметь точный адрес. Например, строители говорят:
- стена по оси «Б»; это означает, что в плане через эту стену проходит ось «Б»;
- перегородки в осях «2-3»; означает – что перегородки расположены между осями «2» и «3»;
- колонны по ряду «А» (то же самое что колонны по оси «А»); означает – несколько колонн, через которые проходит буквенная ось «А».
При проектировании стараются не применять следующие буквы для маркировки буквенных осей: «Ё» (можно спутать с буквой «Е»), «З» (можно спутать с цифрой 3), «Ы», «Ь», «Ъ».
Этап разбивки и разметки осей. Как выносят оси?
На этом этапе на участок выносят строительные оси. Разбивка осей очень важный этап; все нужно несколько раз перемерять, и убедится в правильности отложенных в натуре размеров (расстояний между осями). Если сделать ошибочную разметку, то это чревато проблемами в ходе строительства и необходимостью внесения ряда изменений в проект жилого дома.
По концам каждой оси забивают металлические колышки из кусков арматуры в грунт и натягивают между ними нитки (тонкий шпагат или толстую леску). Колышки вбивают в нескольких метрах от участка застройки, так как они могут мешать при проведении земляных работ (колышки могут засыпать грунтом или их могут сдвинуть при проведении работ). Эта нитки и есть те линии — оси, которые указаны на чертежах штрихпунктиром. При помощи рулетки с металлической лентой проверяют расстояния между нитками (осями). Эти расстояния указаны на чертежах в миллиметрах.
Как правило, все перпендикулярные пересекающиеся оси (натянутые нитки) создают на местности в плане четырехугольники, которые должны быть прямоугольниками, а не параллелограммами. Поэтому использую правило геометрии: две диагонали каждого прямоугольника должны иметь одинаковую длину. Для этого строители измеряют диагонали каждого образовавшегося прямоугольника, и если они не равные, то колышки (оси) двигают, пока не достигнут эффекта — между осями должен быть прямой угол.
После разметки котлована или траншей для фундамента натянутые нити (оси) снимают с колышков и проводят земляные работы. После чего нити снова натягивают для уточнения положения фундаментов сооружения на дне траншеи или котлована. На дно котлована или траншеи положение проекции натянутой нити-оси определяют при помощи строительного отвеса. После этой операции нити снова снимают, так как они будут мешать на этапе возведения фундамента.
Подобные операции проводят еще несколько раз при начале работ над цоколем и кладкой стен дома. После того как стены уже точно привязаны к разбивочным осям проектными размерами необходимость в их материализации уже отсутствует. То есть все вышележащие конструкции привязывают строители уже к стенам, которые уже точно привязаны к осям.
Надеемся, что вы успешно реализуете этап разбивки и разметки осей в ходе строительства вашего жилого дома.
Источник
Разбивочные работы в геодезии: правильное начало строительства
Время прочтения: 13 минут
Каждое строительство здания или сооружения начинается с составления плана в электронном виде или же на бумаге. Когда чертеж готов и получены соответствующие разрешения, можно приступать к его воплощению в жизнь. Тем не менее, при довольно масштабных проектах, есть вероятность ошибиться в расчетах и неправильно «перенести» объект на строительную площадку. К счастью, разбивочные работы в геодезии помогают справиться с этой задачей и избежать возможных ошибок. В чем же их польза и технические особенности, вы узнаете из сегодняшней статьи. На нашем сайте вы также сможете более подробно ознакомиться с тем, что из себя представляет вынос в натуру и разбивка.
Что такое разбивочные работы и для чего они необходимы?
Сейчас разбивочные работы являются началом практически каждого строительства. Их основной задачей является перенос ключевых точек из проектной документации на местность. Когда их расположение установлено, ставятся соответствующие метки, указывающие на место возведения основных конструкций. Для того чтобы обеспечить максимальную точность, специалисты откладывают проектные расстояния, строят проектные углы, переносят с бумаги различные уклоны и отметки.
Обращение к профессиональным геодезистам в этом случае является наиболее выгодным решением для застройщика. Согласно статистике, 30% брака при возведении зданий и сооружений связаны именно с ошибками в переносе геометрических параметров. При этом отклонения возможны не только при многоэтажном строительстве, но и при работе с небольшими объектами. Геодезическая разбивка позволяет гарантировать точное соответствие проекту и это значит, что дом не выйдет за границы участка, а все его внутренние конструкции (стены, перекрытия, колонны и пр.) будут расположены там, где запланировано.
В чем особенности геодезической разбивки?
Съемочные и разбивочные работы считаются наиболее востребованными в геодезии и, по сути, являются противоположностью друг другу. Так, при съемке полученные данные используют для создания плана уже готового здания или же местности. Задача разбивочных работ, наоборот, заключается в нахождении точек и осей будущей постройки, в соответствии с нормативными документами.
Для этого задают одну начальную точку, а затем откладывают от нее проектные углы или расстояния. За геометрическую основу сооружения берут поперечные и продольные оси, а дальнейшие размеры задаются относительно них. Главные оси привязывают к внешним геодезическим объектам. На каждую такую основу составляется соответствующий акт, содержащий ее характеристики. Этот документ привязывают к объекту.
Главными осями любого здания считаются габаритные оси внешних стен или оси симметрии. В случае с линейными сооружениями, например, когда проводится разбивка для туннелей, мостов и дорог, главными считаются продольные оси. Также проект содержит основные оси, которые определяют местоположение наиболее значимых частей объекта. К ним привязываются вспомогательные оси. Для определения высоты точек в качестве уровня отсчета берется пол первого этажа.
Все это позволяет говорить о том, что разбивочные работы в геодезии являются более точными, чем съемочные, которые зависят исключительно от выбранного масштаба. Они позволяют добиваться максимальной детализации, использовать множество вспомогательных фрагментов, работать со зданиями и объектами любой сложности.
Что такое строительные оси и зачем они нужны?
При проектировании любого объекта строительства, будь то огромное промышленное здание или маленькая хозяйственная пристройка, инженеры привязывают все его составляющие к так называемым строительным (или разбивочным) осям. Они служат своеобразными направляющими и определяют местоположение различных конструкций. На плане разбивочные оси представлены в виде штрихпунктирных линий, которые также содержат определенную буквенную или цифровую маркировку. Благодаря этому каждый строительный объект, например, колонна, стена или перекрытие, имеют свои точные координаты.
С практической точки зрения, разбивка осей происходит следующим образом: производятся необходимые замеры, а затем в конце каждой оси забивается колышек. После установки всех колышков, между ними натягиваются нитки или леска, тем самым, штрихпунктирные линии с плана переносятся на местность. Все нитки, пересекающиеся между собой, образуют прямоугольники с равными диагоналями.
Основные этапы разбивочных работ
В зависимости от того, с каким типом объекта предстоит работать, разбивка может затрагивать границы участка, оси, линейные сооружения, контуры или отдельные фрагменты здания. При этом существуют определенные этапы, которые неизменны для любого типа работ.
Создание разбивочной геодезической сети (основы)
Ее создают на территории обозначенной строительной площадки. Вид используемой сети зависит от формы и размера объекта, а также от точности переноса осей будущего сооружения. Например, это могут быть следующие варианты:
1. Для разбивки гражданских и промышленных зданий используют систему, состоящую из квадратов и прямоугольников, которые параллельны поперечным и продольным осям здания. Средний шаг между ними равняется 100-200 м. Такую сеть изначально проектируют на генплане, а затем переносят на местность.
2. Чтобы перенести на местность проект инженерной сети, он накладывается на топографический план местности. Затем с помощью геодезических марок закрепляются высотные реперы и поворотные точки оси трассы. Шаг разбивки определяется, в зависимости от характера земляных работ, а также требований заказчика.
3. Для построения точной топографической карты местности используется плановая геодезическая сеть, которая состоит из линейно-угловых сетей, а также включает данные о положении объектов на местности, полученные при помощи спутников или аэрофотограмметрической съемки.
Геодезическая подготовка проекта
Задачей геодезической подготовки объекта является подбор конкретных вариантов его разбивки на местности, в том числе, выбор методов и средств проведения измерений, установка требуемой точности выполняемых работ и пр. Для ее проведения специалист использует данные разбивочной сети, а также чертеж самого сооружения. Таким образом получаются разбивочные чертежи с указанием точных координат. В процессе используют следующие методы определения координат:
1. Графический. Координаты определяют, отталкиваясь от данных генплана.
2. Аналитический. Место расположения проектных точек определяют, отталкиваясь от координат уже известных точек. Так, к примеру, известно начало мостового перехода, расстояние между опорами моста и направление его оси. Используя эти данные, специалист может вычислить координаты центра каждой опоры.
3. Графоаналитический. Из генплана берут данные о координатах некоторых точек, а местоположение остальных вычисляют аналитическим методом, отталкиваясь от полученной информации. К примеру, если необходимо сделать разбивку улицы, можно графически определить координаты угла одного из зданий, а все остальные узнать путем вычислений.
Разбивочные работы
Они начинаются с разбивки главных осей и их привязки к геодезической сети. Для линейного сооружения главной осью служит трасса, закрепленная на местности, для опор моста – поперечные и продольные оси, для зданий в этой роли выступают оси наружных стен. Также основой могут служить внешние существующие объекты.
После этого переходят к более детальной разбивке, которая определяет положение всех элементов будущего строения. Этот этап требует повышенной точности, например, для земляных работ – от 2 до 3 см, для бетонных – от 4 до 5 мм, для монтажа типового оборудования – от 1 до 2 мм.
Контроль во время строительства
В качестве дополнительной гарантии, по завершению определенного этапа строительства, можно заказать геодезическую съемку, которая позволит установить фактическое положение проектных точек. После этого полученная информация сравнивается с изначальными нормативными документами. Особенно важно это сделать на начальных этапах, чтобы максимально быстро обнаружить возможные ошибки и устранить их с минимальными затратами.
Основные задачи разбивочных работ
Разбивочные работы в геодезии могут быть использованы практически во всех сферах строительства, но есть определенные задачи, которые наиболее востребованы у заказчиков.
Определение границ участка, вынос в натуру
Если вы запланировали строительство, важно получить не только точный план самой постройки, но также определить границы строительной площадки. Так, без помощи разбивочных работ, осуществить это практически невозможно. Пренебрегая этим мероприятием, вы рискуете тем, что уже по завершении строительства может оказаться, что здание или сооружение размещено за пределами вашего участка и пр.
Такой тип геодезических работ называется выносом границ участка на местности. Для его проведения необходимо обратиться к специалисту с хорошей репутацией и соответствующей аттестацией. Сам процесс выполняется с помощью тахеометра и GPS-приемника, согласно установленному законодательством порядка. Допустимая погрешность определения границ составляет от 5 до 20 см – цифра зависит от условий окружающей обстановки (рельефа, качества грунта и пр.).
Для заказа разбивочных работ потребуются сведения об участке из Государственного кадастра. Далее с фирмой, выполняющей заказ, заключается соответствующий договор с перечнем работ и временными сроками. После этого специалист на месте определяет поворотные точки границ участка, монтирует временные или межевые знаки. По ним рекомендуется сразу установить более надежное ограждение.
Разбивка осей здания
Метод заключается в поиске на строительной площадке точек, которые демонстрируют пересечения основных осей объекта. Все эти точки попарно скрепляют створными знаками за пределами производства земляных работ. Это позволяет сохранить их стабильное положение на время всего процесса строительства. Если добиться выноса точек на нужное расстояние невозможно (например, из-за плотности застройки), маркеры могут быть размещены на соседних зданиях.
Разбивка фундамента, стен и перегородок
Для выполнения этой задачи используют опорную геодезическую сеть, которая представляет собой координированные марки на зданиях, находящихся вокруг площадки. Точку начала координат, а также ориентацию самой сети устанавливают, согласно расположению всех частей здания. Делают это так, чтобы одно из пересечений осей было выражено в целых метровых координатах и при этом все остальные координаты также были положительными.
Сколько стоят разбивочные работы в геодезии?
Для того чтобы определить цену разбивочных работ, необходимо составить точное техническое задание. Оно должно содержать площадь объекта, этажность, генплан и пр. Согласно полученной информации, будет установлено, сколько потребуется точек для получения нужного результата. Кроме того, на стоимость могут повлиять следующие факторы:
Расстояние до геодезических пунктов (внешней, опорной или внутренней сети);
Наличие растительности на территории, ее высота и плотность;
Интенсивность движения (в случае работы с железными или автомобильными дорогами);
Индивидуальные требования заказчика (например, сжатые сроки и пр.).
Несмотря на то, что разбивочные работы в геодезии стоят довольно дорого, в конечном итоге они являются средством экономии. Правильно произведенные расчеты позволяют возвести объект быстро и качественно, а затем не тратить время и деньги на устранение допущенных погрешностей.
Если вы заказали проведение разбивочных работ, результатом должны стать следующие документы:
1. Технический отчет, или же пояснительная записка.
2. Документ, содержащий координаты всех точек и реперов объекта на местности, которые позволят провести необходимые монтажные и строительные работы.
3. Разбивочные чертежи и схемы.
Из всей предоставленной информации становится ясно, что разбивочные работы в геодезии — это залог точного переноса проекта сооружения с бумаги на строительную площадку. Расчет с помощью современных методик и с использованием новейшего оборудования позволяет гарантировать успешный результат строительных и монтажных работ. Особенно важно получить профессиональную помощь при работе со сложными объектами, когда даже малейшая неточность может послужить причиной дополнительных временных, финансовых затрат, или же нарушения безопасности здания.
Мы постарались предоставить вам полную информацию о разбивочных работах, их роли в строительстве и особенностях проведения. Чтобы не пропустить следующую статью, подписывайтесь на нас в соцсетях и следите за новостями!
