Что значит эскизные линии

Revit

Не удалось извлечь оглавление

Определение эскизных линий

Автор:

Чтобы применить эскизные линии к текущему виду, определите параметры в диалоговом окне «Параметры отображения графики».

1. Откройте вид.
2. Выберите на панели управления видами элемент «Визуальный стиль» «Параметры отображения графики».
3. В разделе «Эскизные линии» выберите «Включить эскизные линии».
4. Для параметра Дрожание переместите ползунок или введите значение от 0 до 10, чтобы указать степень изменчивости эскизных линий.

Значение 0 означает прямую линию без применения стиля рисования от руки. Значение 10 приводит к созданию для каждой линии модели нескольких эскизных линий с высокой степенью волнистости.

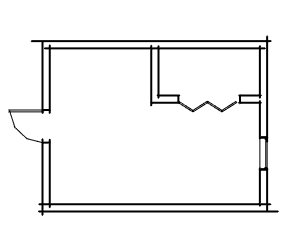

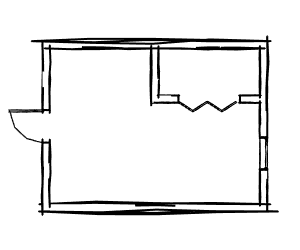

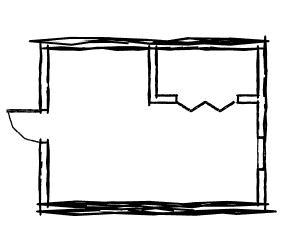

В следующих примерах для параметра «Продолжение» установлено значение 5, при этом значение параметра «Дрожание» изменяется.

Значение 0 означает, что линии должны заканчиваться в точке пересечения. Значение 10 означает, что линии будут заметно выступать за точку пересечения.

В следующих примерах для параметра «Дрожание» установлено значение 5, при этом значение параметра «Продолжение» изменяется.

Источник

ПРИЛОЖЕНИЯ

Приложение I. Сводный список тестовых показателей

ФОРМАЛЬНЫЕ ПОКАЗАТЕЛИ

ОСОБЕННОСТИ ЛИНИЙ

Штриховые линии (26, 29, 34–36, 40,

76) — тревожность как черта личности.

• Множественные линии (22, 27, 29, 35, 36, 40, 59, 60, 71, 102, 103) — тревога как состояние на момент обследования; стрессовое состояние; иногда импульсивность.

• Эскизные линии: сначала проводятся слабые линии, затем наиболее удачная наводится более жирной (27) — стремление контролировать свою тревогу, держать себя в руках.

• Промахивающиеся линии, не попадающие в нужную точку (22, 143, 144, 154) — импульсивность; органическое поражение мозга; иногда гиперактивность (с пятилетнего возраста).

• Линии, не доведенные до конца (25, 74, 110) — астения; иногда импульсивность (с пятилетнего возраста).

• Искажение формы линий (22) — органическое поражение мозга; импульсивность; иногда психическое заболевание (с пятилетнего возраста).

Читайте еще:

У Пауло Коэльо есть короткий рассказ, который показывает, как несколько слов любви могут изменить все…

К алкоголю он пристрастился еще в институте, где все много пили. Вначале пациент пил «за компанию», а последние годы — в одиночку, чтобы расслабиться, иначе «терпеть эту жизнь невозможно». Ему кажется, что пройти через муки похмелья полезно — это закаляет в борьбе за существование. Делит своих.

Некоторое время впечатления от смерти отца дезориентировали Валерию, но в конце концов она поняла, что его смерть не могла изменить того факта, что он плохо обращался с ней в детстве, а затем и во взрослом возрасте. Валерия уже шесть месяцев проходит терапию. Я очень довольна тем, как растёт её.

О том, что сексуальность определяет все человеческое существование, одновременно заявили два исследователя – Зигмунд Фрейд и Отто Вейнингер. Последний, наверное, был куда более талантлив, но судьба к подлинным гениям немилосердна. Отто Вейнингер опубликовал свою поистине фантастическую работу.

Предполагаемый нами первичный нарцизм ребенка, составляющий одну из предпосылок нашей теории либидо, легче подтвердить путем заключения, исходя из другой точки зрения, чем опираясь на непосредственное наблюдение. Если обратить внимание на хорошее отношение нежных родителей к их детям, то нельзя.

Другим символом, широко распространенным в древности, был символ цветка: Золотого Цветка в Китае, лотоса в Индии, розы в Персии и Европе. Символика лотоса тесно связана с тем, что происходит в человеке. Корнями лотос погружен в землю, стебель его проходит сквозь воду, а цветок раскрывается на.

Я думаю, что желание радоваться у людей в значительной степени умерло тогда, когда умерла надежда. Ведь надежда на светлое будущее, какой бы она ни была иллюзорной, обманчивой, надуманной, радовала людей, они верили, что «впереди будет лучше». А потом как-то оказалось, что впереди ничего.

Вейлы, как правило, холят и лелеют свое «вооружение»: ухаживают за своим телом и лицом тщательно и регулярно, носятся с ними, как никакой Рэмбо — со своими гаубицами–автоматами (разве что со своими бицепсами…). Вейлы умело оперируют сменой имиджа, хорошо знакомы с возможностями косметологии и.

Важно то, что ты сейчас перед этим приятным для тебя пейзажем или может быть в другом месте, это не важно, важно, чтобы ты оста­вался еще немного в этом приятном месте (увидь его, услышь, почув­ствуй), и когда ты сочтешь, что это несколько особенное для тебя со­стояние принесет тебе достаточно.

Хотя не оказалось возможным найти точные ответы на поставленные вопросы… — Эксперимент провалился, но я считаю, что, по крайней мере, смогу выжать из него публикацию

. Ничего не держится в памяти, и даже каждое слово в процессе чтения уже после третьего слова забывается, так же, как и в слове, забываются буквы, которые я прочел только что.

Однако надо оговориться, что сами по себе одни условия (которые, как было показано, сводятся к отсутствию «группировки») недостаточны для того, чтобы принуждение со стороны окружения могло породить в уме ребенка логику, даже если истины, внушаемые посредством этого принуждения, рациональны по.

Источник

Эскиз и чертеж — что это такое и отличия

Эскиз и чертеж – слова, с которыми каждый человек сталкивается в течение своей жизни. Можно подумать, что дать определение этим понятиям очень просто, но справляются с поставленной задачей не все. Причина в том, что в процессе сравнения можно выявить много схожего в процессе появления эскиза или чертежа. Для того чтобы не допустить ошибку, рекомендуется не просто постараться описать, что же представляют собой эти слова, но и найти их отличительные стороны. Только после этого станет понятна разница.

Определение понятий

Перед тем как приступить к проектировке или процессу создания мебели, деталей и компонентов для технических средств, требуется провести целый ряд подготовительных работ. В их число входят создание проекта, эскиза или чертежа. Эти элементы принято называть графической документацией. В свою очередь, предметы, которые будут изготовлены при помощи подготовленных эскизов или чертежей, называются изделиями. Отдельные части конструкции – детали.

Эскизом принято называть условное изображение изделия. Его рисуют от руки. Особенностью является несколько параметров: не используются специальные чертежные элементы, нет строгого соблюдения размерности. Пропорции выдерживаются приблизительно. Указываются пропорции между отдельными элементами, пустоты, места соединения. Эскиз дает возможность представить, как будет выглядеть изделие или его деталь в готовом виде.

Чертеж представляет собой условное изображение изделия или детали. Процесс отрисовки происходит с использованием специальных инструментов и приспособлений. Особенностью чертежа является то, что именно он является главным графическим документом, по которому происходит сборка. С его помощью можно узнать главные параметры: размеры детали, конструкции или определенного элемента, внешний вид, форма, какие требуются материалы для запуска процесса производства. На чертежах размеры указываются в мм.

Сравнение

Эскиз представляет собой неточный, приблизительный набросок того, что должно получиться в итоге. Его рисуют от руки, используя для работы простые карандаши или ручки. Основной целью является получение изображения, которое позволит понять, что же готовиться сделать мастер или предприятие. Эскиз может быть нарисован как на специальной, так и на обычной бумаге. Использовать его для основного этапа работ нельзя. Предполагается, что набросок будет применен только один раз – с целью ознакомления и внесения дополнений и предложений в проект.

Чертежи являются полноправной частью документации, которую используют в производственном процессе. По ним производится сверка и расчеты в количестве материалов. Создаются чертежи на специальной бумаге с использованием набора инструментов. Также предполагается применение компьютерных программ и технологий. Все изображения наносятся на бумагу (или в программу) в стандартных форматах, в стандартном масштабе. Здесь повышенное внимание уделяется соблюдению размерности, толщины линий и соблюдению типов. На чертеже также присутствуют все необходимые для дальнейшей работы сведения:

Указываются необходимые материалы. Важно помнить, что чертежи и эскизы могут быть выполнены как в уменьшенном, так и в увеличенном относительно истинных размеров детали размере. В случае с чертежами используются строгие рамки относительно масштабов – 1:2,1:3, 1:4,1:5, 1:10. Для эскизов не существует строгих ограничений, поэтому на нем можно изобразить полностью проект, а не только его отдельный компонент. С помощью чертежа можно не только примерно представить, что же получится в итоге, но составить полную картину, продумать варианты использования и применения изделия или конструкции. По своей сути – чертеж является копией готового элемента, только представленного на бумаге или в формате компьютерной разработки.

Выводы

Проведя сравнение можно сделать основные выводы, касающиеся того, чем отличается эскиз от чертежа. В первом случае это будет приблизительное, вольное изображение деталей. Рисунок выполняется самостоятельно с применением обычных карандашей или ручек. В 90% случаев эскиз требуется в самом начале работ, когда производится проектировка. На нем выдержаны все пропорции и указаны размеры будущего изделия, но допускаются незначительные отклонения. В случае с чертежом все параметры должны быть соблюдены строго, ошибки и вольности не допускаются. Причина в том, что он является главным графическим документом, по которому будет производиться изготовление детали или сборка готовой конструкции. Изображение наносится с помощью специальных инструментов.

Источник

Эскизное рисование в AutoCAD

Не многие знают, что в векторном графическом редакторе AutoCAD существует возможность нарисовать объект «от руки» — непрерывную линию без каких либо привязок и выравниваний — полная имитация рисования карандашом по бумаге.

Запустим команду ЭСКИЗ (_SKETCH)

Укажем точку начала эскизной линии и начнем передвигать курсор — начнется отрисовка линии.

В точке окончания линии еще раз щелкните левой кнопкой мыши.

Строго говоря, рисовать линию можно и с зажатой левой кнопкой мыши, тогда для окончания линии достаточно просто отпустить кнопку.

Для отрисовки следующего сегмента опять необходимо нажать левую кнопку мыши и продолжить рисование.

Обратите внимание, что линии отображаются зеленым цветом — этот цвет сохранится до тех пор, пока вы не завершите команду Эскиз (нажатием клавиш Пробел или Enter). Если вы выйдите из команды, то все эскизные линии, созданные в этом сеансе выполнения команды исчезнут. Будьте осторожны.

На самом деле, эскизная геометрия представляет собой последовательность сегментов определенного размера и определенного типа. Как только завершится выполнение команды, то все созданные эскизные линии будут преобразованы в объекты, тип которых можно определить в опциях команды. Далее с этими объектами можно выполнять все доступные команды AutoCAD,в том числе копирование, удаление и пр.

При создании эскизной линии доступны опции:

• Тип — определяет тип сегментов, в которые будет превращена эскизная линия. Доступны Отрезки, Полилинии и Сплайны. По умолчанию строятся отрезки.
• Приращение — величина каждого сегмента эскизной линии. Чем больше значение приращения, тем грубее будет строится линия, чем меньше — тем точнее. Будьте осторожны с выбором этого параметра — при маленьком значении приращения в итоге можно получить сотни объектов в чертеже, ведь непрерывная эскизная линия преобразуется в набор объектов

• Допуск — определяет допуск, с которым созданный сплайн повторит геометрию эскизной линии (для установленного типа — сплайн).

Кроме непосредственного создания эскизов от руки с помощью этого инструмента удобно рисовать линии обрыва, вырывы деталей, создавать образцы штриховок и пр.

Источник

Что значит эскизные линии

Единая система конструкторской документации

ПРАВИЛА ВЫПОЛНЕНИЯ ЭСКИЗНЫХ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

Unified system for design documentation.
Rules for making the sketch design documents. General principles

Дата введения 2009-07-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97* «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

* С 1 июля 2010 г. действует ГОСТ 1.2-2009.

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий «Прикладная логистика» (АНО НИЦ CALS-технологий «Прикладная логистика»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 33 от 28 августа 2008 г.)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

Федеральное агентство по техническому регулированию и метрологии

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 703-ст межгосударственный стандарт ГОСТ 2.125-2008 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.

6 ПЕРЕИЗДАНИЕ. Апрель 2011 г.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

1 Область применения

Настоящий стандарт устанавливает правила выполнения, оформления и обращения эскизной конструкторской документации.

На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты на правила выполнения, оформления и обращения эскизной документации в зависимости от изделий конкретных видов техники с учетом их специфики.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2.051-2006 Единая система конструкторской документации. Электронные документы. Общие положения

ГОСТ 2.052-2006 Единая система конструкторской документации. Электронная модель изделия. Общие положения

ГОСТ 2.053-2006 Единая система конструкторской документации. Электронная структура изделия. Общие положения

ГОСТ 2.102-68 Единая система конструкторской документации. Виды и комплектность конструкторских документов

ГОСТ 2.103-68 Единая система конструкторской документации. Стадии разработки

ГОСТ 2.104-2006 Единая система конструкторской документации. Основные надписи

ГОСТ 2.106-96 Единая система конструкторской документации. Текстовые документы

ГОСТ 2.201-80 Единая система конструкторской документации. Обозначение изделий и конструкторских документов

ГОСТ 2.301-68 Единая система конструкторской документации. Форматы

ГОСТ 2.316-2008 Единая система конструкторской документации. Правила нанесения надписей, технических требований и таблиц на графических документах. Общие положения

ГОСТ 2.503-90 Единая система конструкторской документации. Правила внесения изменений

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Основные положения

3.1 Эскизными конструкторскими документами являются документы, предназначенные для разового использования при изготовлении и испытании материальных макетов и разработке и анализе электронных макетов, а также при разработке других документов, применяемых при изготовлении разовой или единичной продукции.

3.2 Эскизные конструкторские документы (эскизные КД) выполняют на стадиях разработки документации по ГОСТ 2.103 в следующих случаях:

— на стадии технического предложения для уточнения представления о компоновочных и основных конструктивных исполнениях изделия, взаимодействии его основных составных частей и принципов работы;

— на стадии эскизного проекта для проверки принципов работы изделия или его составных частей;

— на стадии технического проекта для проверки правильности основных технических решений и работоспособности разрабатываемого изделия или его составных частей;

— на стадии серийного или массового производства при проведении работ по совершенствованию изделия для проверки отдельных составных частей изделия.

3.3 Необходимость разработки и анализа электронных макетов и/или документов для изготовления и испытания материальных макетов и, при необходимости, других документов устанавливает разработчик.

3.4 Комплектность эскизных КД устанавливает разработчик, исходя из номенклатуры документов по ГОСТ 2.102. Допускается включать в комплект эскизных конструкторских документов документы в различных формах представления (в бумажной и (или) электронной формах), при этом в электронной структуре изделия (ЭСИ) или в графе «Примечание» спецификации рекомендуется указывать форму представления документа.

3.5 Требования к разработке документов в электронной форме [далее — электронные документы (ДЭ)] — по ГОСТ 2.051.

4 Правила выполнения и обращения

4.1 Эскизные КД выполняют по правилам, установленным стандартами Единой системы конструкторской документации (ЕСКД) и настоящим стандартом, при этом рекомендуется максимально использовать упрощения, принятые в стандартах ЕСКД.

4.2 Эскизные КД при выполнении в бумажной форме должны сохранять четкость графики на все время действия и хранения и позволять снятие с них копий.

4.3 Эскизные КД допускается выполнять без точного соблюдения масштаба, если это не искажает наглядности изображения и не затрудняет их восприятия.

4.4 На электронных моделях и чертежах деталей и сборочных единиц допускается:

— не указывать массу;

— условное обозначение материала указывать упрощенно (без ссылки на стандарт, технические условия, другие НД) и т.п.

4.5 Требования к разработке электронных моделей (макетов) изделий — по ГОСТ 2.052.

4.6 Технические требования допускается помещать на любом листе чертежа или в любом месте рабочего пространства электронной модели изделия с учетом требований ГОСТ 2.316. В электронных моделях технические требования рекомендуется размещать на отдельном информационном уровне. В технических требованиях допускаются ссылки на стандарты организаций и технологические документы.

4.7 С целью сокращения сроков изготовления материальных макетов допускается технологические данные (технологические маршруты, режимы, средства технологического оснащения и др.) указывать непосредственно на электронных моделях и/или чертежах деталей и сборочных единиц и помещать их после всех технических требований.

4.8 Объем технологических требований, при необходимости, устанавливает разработчик совместно с технологическими службами.

4.9 На сборочных чертежах допускается проставлять размеры составных частей непосредственно на изображении сборочной единицы и помещать изображения отдельных деталей на свободном поле чертежа, записывая их в спецификацию как детали, на которые не выпущены чертежи («БЧ»). Все данные для изготовления деталей, изображенных на поле сборочного чертежа, указывают в непосредственной близости от изображения этих деталей.

4.10 В электронной модели сборочной единицы допускается проставлять размеры составных частей непосредственно на изображении сборочной единицы и ее составных частей. В этом случае данные для изготовления деталей, изображенных в рабочем пространстве электронной модели, указывают в непосредственной близости от изображения этих деталей на полках линий-выносок. Если для деталей, изображенных в рабочем пространстве электронной модели, указаны все данные, достаточные для их изготовления и контроля, допускается не разрабатывать на них самостоятельные документы.

4.11 При разработке электронной модели детали или чертежа детали, изготавливаемой гибкой, допускается помещать развертку этой детали в любом месте рабочего пространства электронной модели или на поле чертежа.

4.12 В состав реквизитов эскизных КД допускается не включать реквизиты, отображаемые в дополнительных графах и таблице изменений. Общие требования к составу реквизитов — по ГОСТ 2.104.

4.13 При необходимости разработчик может оформить спецификацию в соответствии с требованиями ГОСТ 2.106, при этом допускается не заполнять графу «Формат», не делить спецификацию на разделы. При выполнении документов в электронной форме, при необходимости, разрабатывают электронную структуру изделия в соответствии с требованиями ГОСТ 2.053.

4.14 Допускается совмещение спецификации и сборочного чертежа на любом формате (по ГОСТ 2.301), а также выполнение спецификации в рабочем пространстве электронной модели сборочной единицы.

При выполнении спецификации непосредственно в электронной модели или на чертеже допускается вводить необходимые дополнительные графы.

4.15 При разработке эскизных КД допускается помещать схемы (электрические, гидравлические и др.) или их фрагменты в рабочем пространстве электронной модели сборочной единицы или на сборочных чертежах. При размещении фрагмента схемы следует указывать обозначение соответствующей схемы.

4.16 Подпись лица, разработавшего эскизный конструкторский документ, является обязательной.

4.17 Эскизные КД рекомендуется обозначать в соответствии с требованиями ГОСТ 2.201.

4.18 Правила учета и хранения эскизных КД устанавливает разработчик.

4.19 Изменения в эскизные конструкторские документы вносят без выпуска извещения об изменении в соответствии с правилами, установленными в разделе 2 ГОСТ 2.503.
