Что значит диктующий пожарный кран

Требования к пожарным кранам внутреннего противопожарного водопровода

Пожарный кран – это комплекс оборудования (узел) на внутреннем противопожарном водоводе для подачи воды в оснащение при тушении возгораний.

Параметры ПК регулируют акты:

ГОСТ:
53278 – запорные механизмы;

Что такое ПК

Под ПК подразумевают оснащение первичного пожаротушения – часть системы трубной магистрали (отдельной, объединенной) внутри здания, обеспечивающей подачу ОТВ. В комплектацию входит ЗПУ с маховиком, рукав со стволом, соединители (зажимы).

Виды кранов

В одном ПК – от 1-го до 2-х запорных вентилей. Виды пожарных кранов по данному параметру:

Варианты узла как запорного устройства:

по материалу:
чугунный (Ч);

по диаметру: ДУ40, ДУ50, ДУ65;

резьба: внутренняя, наружная;

по расположению трубы:

угловые: 125° (КПЧ, КПЛ, КПЛМ) и 90°;

прямоточный, проходной муфтовый вентиль;

тип монтажа:

стеновые;

объем функций:

запорные;

тип соединения:

муфта;

по мощности:

среднерасходный;

Высота компактной части струи

Расход пожарного ствола, л/с

Давление, МПа, у ПК с рукавами длиной, м

Расход пожарного ствола, л/с

Давление, МПа, у ПК с рукавами длиной, м

Расход пожарного ствола, л/с

Давление, МПа, у ПК с рукавами длиной, м

Диаметр спрыска наконечника пожарного ствола, мм

Клапан пожарного крана DN 50

Клапан пожарного крана DN 65

Из чего состоит кран, устройство

Вентиль имеет два конца:

муфтовый (шестигранный) для водовода;

с внешней резьбой или цапкой для рукава.

Устройство пожарного крана внутреннего противопожарного водопровода и чертеж содержит ГОСТ 53278. Состав:

штуцер для головки;

сальник с набивкой, прокладки;

золотник с резьбовым штоком;

Принцип работы: золотник двигается шпинделем, передающим усилие при помощи ходового органа на запор, открывая/закрывая отверстие.

Каким требованиям должна соответствовать конструкция ПК

Краны должны быть укомплектованы компактно расположенными в пожарном шкафу элементами. К каждой части есть требования по ППБ:

Запорный пожарный вентиль (ГОСТ Р 53278)

ЗПУ с двумя патрубками, разведенными под углом от 90° до 125°: один для водопроводного входа, другой для – шланга.

• материал:
  • корпус из сплавов по стойкости не ниже чугуна;
  • резьба и шпиндель – не меньше латуни;
  • для ходовой резьбы возможны другие коррозионностойкие металлы;
• работоспособность от 5 лет;
• герметичность затвора не ниже «А»;
• выдерживает давление в 2 раза превышающее рабочее (1 – 1,6 мПа);
• от 1500 циклов без отказа;
• температура жидкости до +50 °C;
• обороты: 4 – 6;
• вращение правое;
• надписи «открыто-закрыто»;
• рекомендован золотник, перемещающийся параллельно потоку воды.

Запрещается использовать пробковые, шаровые краны – они приводят к гидравлическим ударам.

Головки, зажимы, переходники (ГОСТ Р 53279)

• выдерживают 560 циклов;
• в виде колец с ключами для подсоединения;
• материал: латунь, алюминий.

Используются напорные головки:

• цапковые;
• муфтовые;
• быстросъемные, быстросмыкающиеся полугайки;
• модификации:
  • Богданова;
  • Ротта;
  • Шторца.

Пожарный рукав (ГОСТ Р 51049)

Эластичный шланг с пеньки, льна для направления потока воды под давлением в ствол.

• с гидроизоляцией от 0,3 мм;
• в гармошке, двойной скатке в кассете в ШП, вращающейся на 90° и больше;
• длина 10, 15, 20 м;
• выдерживает давление, превышающее от 1,25 раза рабочее. Стандартно рассчитанные на 1 – 1,6 мПа;
• срок эксплуатации – от 5 лет.

Ручные стволы, брандспойты (ГОСТ Р 53331)

Формирователь струи и ее направления. Насадки (спрыск) на 13, 16, 19 мм.

• формирование компактной струи;
• без ослабленных деталей, протечек;
• для напора в полтора раза выше рабочего (около 0,65 мПа);
• материал: сплавы алюминия и подобные;
• работоспособность – от 10 лет;
• безотказная работа – минимум 554 цикла.

• рычажный механизм для откручивания;
• датчик положения крана ДППК.

В роли противопожарных кранов используют стандартные промышленные запорные вентили с параметрами по НПБ 154. Устройства из чугуна должны окрашиваться в красный цвет по ГОСТам 14202 , 12.4.026 (НПБ 151 п. 4.2.1).

Каким знаком обозначается ПК

по ГОСТ 12.4.026 № F02 для ПК: шланг, маховик на красном фоне;

красные/белые буквы «ПК» в рамке;

на чертежах применяют круг (снизу черный, сверху белый) разделенный линией (трубопроводом) с маховиком в виде буквы «Т» ( ГОСТ 21.205-2016 ).

Нормы установки ПК

Необходимость пожарного крана закреплена СП 10.13130 (для общественных строений СП 118.13330 (СНиП 31-06-2009)):

от 1 до 3 стволов (табл. 1):
МКД от 12 до 25 эт.;

объекты управления от 6 эт.;

помещения с киноаппаратурой

общественные объекты от 5 тыс. м³;

административно-бытовые сегменты промкомплексов от 5 тыс. м³;

от 2 до 4 стволов (табл. 2) для помещений от 0,5 тыс. м³:

производственных;

Пунктом 7.4.5 СП 54.13330 предписано оборудовать квартиры точкой забора воды от 15 мм.

На какой высоте следует устанавливать краны

Внутренние пожарные краны следует устанавливать от пола на высоте, по п. 4.1.13 СП 10.13130:

так, чтобы отвод стояка находился на отметке 1,35±0,15 м;

высота установки при сдвоенной конструкции:

второй (под первым) на 1±0,15 м;

Расстояние между кранами внутри здания

горизонтальные подводки ВПВ;

рекомендованные участки (по п. 4.1.16 свода 10.13130):

около лестниц;

на выходах, включая эвакуационные.

При расчете количества ПК по расстоянию применяется правило:

не создает препятствий эвакуации;

каждая точка орошается минимум 1 (компактной, не раздробленной) струей;

формула: L=2R – (1,5÷2,0 м), где R – радиус охвата.

Расстановка ПК в здании делается и более сложной методикой с коэффициентами орошения по книге «ВПВ: уч.-метод. пособие» Л.М. Мешман.

Радиусы охвата (длина струи) до перекрытий:

6 м, для сооружений высотой до 50 м:
общественных;

8 м для иных объектов от 50 м;

16 м – для производственных помещений от 50 м.

В чем следует размещать краны

По п. 2.4.6 ГОСТ 12.4.009 ПК размещают в негорючих пожарных шкафах глубиной до 300 мм. ШП обеспечивает защиту, служит сигнальным элементом. Кроме вентиля, в шкафу может располагаться огнетушитель, инвентарь, кнопка сигнализации.

Если шкаф под ПК, то в маркировке изделия буква «К»: ШП-К, ШП-К-О. Есть модификации для различных размеров (спаренных, одинарных), с огнетушителем. На корпусе – наклейка «ПК» и с перечнем инвентаря (если дверцы глухие).

Внутренний вид пожарного шкафа с ПК:

к патрубку подсоединен рукав со стволом в режиме готовности;

шланг в двойной скатке, горизонтальной/вертикальной гармошке около узла в кассете.

Размещение внутри шкафа инвентаря и узлов позволяет свободно пользоваться вентилем, соединять рукав. Спаренные краны допускается устанавливать по вертикали. Короб окрашивается в красный, иной цвет (чаще белый).

Эксплуатация и обслуживание ПК

Сеть внутреннего противопожарного водопровода стандартно создают из сварного стального сортамента, реже монтируют из п/п пластика с сертификатом ПБ.

Правила по содержанию ПК:

все элементы подсоединенные;

за время работы пожарных кранов следует принимать 30 мин.;

от нагревательных приборов минимум 1 м (тепло негативно влияет на рукав);

ход плавный, узел обработан синтетической смазкой;

регулярная замена набивок сальника, прокладок, уплотнителей;

запрещено:

монтаж маховиком вниз;

складировать предметы около ПК;

захламлять проходы к узлу;

проводить перепланировку, ремонт, затрудняющий доступ;

производится нумерация всех ПК на объекте. Элементы на одном объекте должны подходить друг к другу. Допускается применять переходники;

на период ремонта, отключения воды надо обеспечить дополнительные меры ПБ, усилить п/п режим;

полностью открытый или закрытый – промежуточное положение не разрешено.

Порядок применения крана

По активации ПК есть: «Инструкция по приведению в действие ПК». Алгоритм для одного человека:

Сорвать пломбу, открыть ШП.

Снять пожарный шланг – он уже подсоединен и в режиме готовности со стволом.

Размотать рукав: держа за внешний виток, сделать бросок в направлении очага так, чтобы не было скручиваний. Если возгорание рядом – раскатать по свободной линии помещения от пламени.

Открыть клапан, повернув маховик к максимальной отметке.

При наличии повысительного нагнетателя после открытия запора нажать на его кнопку.

Брандспойт берут двумя руками, подходят к очагу. Регулируют струю к оптимальной компактности.

Для стекла, волокнистых, сыпучих материалов, дерева используют распыленную струю. В процессе пожаротушения следят, чтобы путь к эвакуации и отходу был свободным.

Какое давление должно быть в кране

Давление по нормативам ПК:

в среднем на рукаве – 0,21 мПа (2,141 кгс/см²);

СП 10.13130 (табл. 3) устанавливает несколько десятков параметров для различных диаметров;

гидростатическое давление:

около 0, 45 – 0,60 мПа;

главный нормативный документ по ВПВ – СНиП 2.04.01. По п. 6.7 на магистрали должно быть до 45 м (столб воды), в раздельном водопроводе – до 90 м;

у ПК не должно быть больше 9 атм. (с мембраной для гашения напора – до 4 атм.). Расчет диафрагмы уменьшения мПа делается по номограмме (используется образец 1985 г.);

при напоре больше 0,45 мПа монтируют раздельную сеть п/п водопровода;

при напоре от 40 м устанавливается понижающая диафрагма для крана;

рабочее давление при активации насосов может быть больше гидростатического и достигать 1 – 1,3 мПа (при этом учитывают, что ствол может вырвать из рук).

Как часто проверяют краны

ТО осуществляют профильные лицензированные предприятия, проверка – компетенция пожнадзора. Техническое обслуживание и контроль обеспечивает владелец здания или ответственное за ПБ лицо.

контроль работы, водоотдача – весна и осень (1 раз в 6 мес.);

перекатка – раз в год;

осмотр ЗПУ – раз в полгода;

контроль техсостояния (повреждения, комплектация, разметка) – каждый месяц.

Акт на водоотдачу ПК: образец

ПК проходит испытания по водоотдаче гидротестером. Методика предусмотрена СНиП 2.04.01: засекается время заполнения емкости при открытии большого количества точек забора при наименьшем напоре воды. Диктующий кран – это самая удаленная (высокорасположенная) точка, ее показатели имеют первостепенное значение.

Результаты фиксируются актом на водоотдачу. Отображают: величину напора (статистическую, динамическую), расход воды при определенном количестве циклов открытия/закрытия.

Источник

Проверка пожарных кранов на водоотдачу

•

Проверка пожарных кранов на водоотдачу

Гидротестер для проверки пожарных кранов

Проверка диктующего пожарного крана(наиболее высоко расположенный на стояке кран) проводится два раза в год, проводя испытание на водоотдачу. Такой пожарный кран есть на каждом стояке. Водоотдача — расход воды в единицу времени. Для измерения водоотдачи используют гидротестер, это специальный прибор который измеряет расход воды в единицу времени.

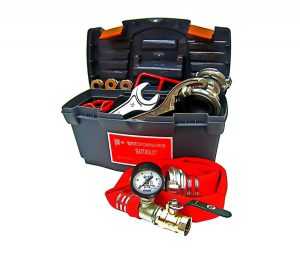

Гидротестер комплектуется следующими элементами: сопло, манометр, отрезок рукава длиной 1 м вместе с соединительной головкой. Дополнительными элементами являются: маховик, ключ для открывания вентиля, переходная головка. Гидротестером также проводятся испытания пожарных гидрантов.

Для использования гидротестера, манометр устройства должен пройти государственную проверку и иметь штамп с датой проверки. Гидрометр позволяет определить давление в трубе и провести расчеты водоотдачи. Испытания считаются пройденными, если расчетные значения совпадают с нормативами в рамках погрешности.

4 Испытания на водоотдачу

4.1 Цель испытаний

4.1.1 Целью испытаний является определение давления на «диктующем» пожарном кране (т.е. давления у клапана либо у ручного пожарного ствола «диктующего» крана) с последующей проверкой этого давления и соответствующих ему значений расхода воды и высоты компактной части водяной струи (по таблице Б.2) на соответствие нормативным или согласованным в установленном порядке с органами ГПС.

4.2 Условия проведения испытаний

4.2.1 Испытания ВПВ на водоотдачу должны осуществлять не реже двух раз в год (весной и осенью) при температуре не ниже 5 о С.

4.2.2 Испытания на водоотдачу необходимо проводить при минимальном давлении в магистральной (внешней) сети или в тот период суток, когда в здании, в котором происходит испытание ВПВ, наблюдается наибольшее по данным соответствующих служб водопотребление (выбирается случай наименьшего давления воды в ВПВ).

4.2.3 За параметр водоотдачи ВПВ принимается давление на «диктующем» пожарном кране.

Примечание — Все три показателя водоотдачи (давление у клапана или у пожарного ствола, расход воды из пожарного ствола и высота компактной части струи) взаимосвязаны (см. таблицу Б.2 настоящей Методики). Если измеренное давление соответствует нормативному значению, то расход и высота компактной части струи также соответствуют нормативному значению; если измеренное давление не соответствует нормативному значению, то расход и высота компактной части струи также не соответствуют нормативному значению.

4.2.4 Испытания на водоотдачу необходимо проводить последовательно на самом удаленном от насоса пожарном кране и на каждом самом высоко расположенном пожарном кране каждого стояка; при испытаниях одновременно должно быть включено такое количество пожарных кранов, которое регламентировано СНиП 2.04.01-85*, п. 6.1 — таблицы 1 и 2 (см. таблицу Б.3 или Б.4 настоящей Методики); в качестве дополнительных пожарных кранов могут использоваться ниже расположенные по стояку и/или краны смежных стояков. В каждом случае давление измеряется только на «диктующем» пожарном кране или на самом высоко расположенном пожарном кране каждого стояка.

4.2.5 «Диктующий» пожарный кран и его место расположения в здании (или части здания, ограниченной огнестойкими стенами) должно быть указано в проектной документации или определены гидравлическим расчетом.

4.3 Оборудование для проведения испытаний

4.3.1 Измерительное устройство

4.3.1.1 Для измерения давления может использоваться измерительная вставка с манометром (рисунок 4.1). Концы вставки должны быть оборудованы муфтовыми головками (НПБ 153-2000*, ГОСТ 28352-89).

1 – корпус; 2 – манометр; 3 – головка муфтовая; 4 – гибкий шланг

Рисунок 4.1 – Вставка с манометром

4.3.1.2 Вставка с манометром может размещаться между клапаном и пожарным рукавом или между пожарным рукавом и пожарным стволом.

4.3.1.3 Манометр может быть установлен непосредственно на вставке или может подсоединяться к ней через гибкий шланг длиной не более 1 м.

4.3.1.4 Выбор места размещения измерительной вставки и необходимости использования гибкого шланга определяет испытатель в зависимости от удобства проведения испытаний.

4.3.1.5 Могут быть использованы иные устройства, обеспечивающие измерение давления.

4.3.1.6 Измерительное устройство должно быть поверено.

4.3.2 Пожарные стволы

4.3.2.1 При проведении испытаний на водоотдачу допускается использовать как штатные пожарные стволы, находящиеся в проверяемых пожарных шкафах, так и специально выделенные для этих целей ручные пожарные стволы в том числе и перекрывные.

4.3.2.2 Конструкции как ручных штатных пожарных стволов, так и специально выделенных ручных пожарных стволов в том числе и перекрывных должна соответствовать НПБ 177-99*.

4.3.2.3 Диаметр выходного отверстия ручных пожарных стволов должен соответствовать диаметру (одному из трех типоразмеров: 13, 16 или 19 мм), предусмотренному проектом ВПВ для защищаемого здания.

4.3.3 Пожарные рукава

4.3.3.1 При проведении испытаний на водоотдачу длина (10, 15 или 20 м) и диаметр (51 или 66 мм) пожарных рукавов должны соответствовать длине и диаметру, регламентированным для данного здания (или части здания, ограниченного противопожарными стенами 1-ого типа), в котором проводят испытание ВПВ.

4.3.3.2 Допускается при проведении испытаний использовать специально выделенный для этих целей рукав длиной менее 10 м. Диаметр этого рукава D должен составлять:

где d –диаметр выходного отверстия ручного пожарного ствола.

4.3.4 Приемный бак

4.3.4.1 При измерении давления струю из пожарного ствола можно направить в канализацию, водосточную трубу, на улицу и т.п. или, если это по каким либо причинам недопустимо, в приемный бак. Вместимость приемного бака определяют из условия продолжительности выхода на режим пожарного насоса и величины нормативного расхода воды из испытываемого пожарного крана. При этом необходимо предусмотреть защитные средства (например, кошму или крышку с отверстием под пожарный ствол), исключающие разбрызгивание из него воды. После испытаний воду из приемного бачка сливают в ближайшее канализационное устройство.

4.4 Порядок проведения испытаний

4.4.1 Занести исходные данные для испытаний в рабочий журнал испытаний (по форме таблицы 4.1, графы 1-3).

4.4.2 Открыть пожарный шкаф, в котором находится «диктующий» клапан пожарного крана.

4.4.3 Отсоединить штатный пожарный рукав от клапана (или отсоединить пожарный рукав от ручного пожарного ствола).

4.4.4 Если диафрагма предусмотрена проектом, проверить установлена ли она на выходе клапана пожарного крана и соответствует ли ее диаметр проектным данным. Измерение проводить штанген-циркулем или измерительной пробкой, показания занести в таблицу 4.1 рабочий журнал испытаний (по форме таблицы приложения Г).

4.4.5 Подсоединить измерительное устройство к клапану (или подсоединить измерительное устройство к пожарному стволу).

4.4.6 Подсоединить штатный или специально выделенный пожарный рукав с ручным пожарным стволом к измерительному устройству.

Примечание — Если пожарный ствол перекрывной, необходимо убедиться, что кран ствола открыт.

4.4.7 Проложить без резких перегибов пожарный рукав в место, в котором предполагается пролив воды из пожарного ствола (если пролив предполагается в окно — открыть окно, если в приемный бак — пожарный ствол направить в бак и накрыть сверху кошмой).

Примечание — Пожарный рукав и ручной пожарный ствол должен находиться в пределах этажа, на котором находится испытуемый пожарный кран.

4.4.8 Один из испытателей должен удерживать пожарный ствол в заданном направлении, а другой испытатель должен находиться у клапана пожарного крана.

4.4.9 Если пожарная насосная установка испытываемого ВПВ включается автоматически при открытии клапана пожарного крана, то для измерения давления необходимо открыть клапан пожарного крана.

4.4.10 Если пожарная насосная установка приводится в действие от ручного пожарного извещателя (кнопки), то прежде включают ручной пожарный извещатель, расположенный у «диктующего» пожарного крана, а затем открывают клапан пожарного крана.

4.4.11 Измерение давления необходимо проводить при установившемся давлении. Зафиксировать по манометру значение установившегося давления у клапана Р_{кл изм} (или у ствола Р_{ст изм}).

4.4.12 Если пожарный насос автоматически не отключается, то перекрывается клапан пожарного крана и дается команда на отключение насоса.

4.4.13 Занести показания давления в рабочий журнал испытаний (по форме таблицы 4.1):

— если давление измерялось у клапана – то в графу 4 таблицы 4.1;

— если давление измерялось у пожарного ствола – то в графу 5 таблицы 4.1.

4.4.14 Отсоединить измерительное устройство.

4.4.15 Соединить штатный пожарный рукав с клапаном (или соединить штатный пожарный рукав с ручным пожарным стволом).

1 Если испытаниям должны одновременно подвергаться кроме «диктующего» еще несколько пожарных кранов, то у этих кранов также должны присутствовать испытатели, которые одновременно с испытателем, находящимся у «диктующего» пожарного крана, должны выполнять операции по пп. 4.4.2, 4.4.6-6.4.9, 4.4.11-4.4.12, 4.4.15 и 4.4.16.

2 Если струи из пожарных стволов можно направить в канализацию, водосточную трубу, на улицу и т.п., то «диктующий» пожарный кран можно открывать после того, как будут открыты остальные одновременно испытываемые пожарные краны.

3 Весь цикл испытаний необходимо повторить для самых верхних пожарных кранов каждого стояка (кроме пожарных кранов, расположенных в одноэтажных зданиях, стояки которых не имеют разделительных запорных устройств).

Нормативные, проектные и измеренные давления

у «диктующего» пожарного крана

на хозяйственные нужды,

по СНиП 2.04.01-85*

*1 Диаметр диафрагмы (если она имеется) – указывается в скобках.

**2 В данной графе давление «диктующего» клапана — полученное перерасчетом давление, измеренное у пожарного ствола.

3 Заполнение журнала возлагается на ответственного за состояние ВПВ, если обслуживание ВПВ осуществляет эксплуатирующая организация, или ответственное лицо, назначенное специализированной обслуживающей организацией, если обслуживание ВПВ осуществляет специализированной организация.

4.5 Обработка результатов испытаний

4.5.1 Давление, измеренное у клапана пожарного крана Р_{кл изм}, должно быть не менее нормативного Р_{ПК норм} (с учетом длинны рукава согласно таблице Приложения А) или не менее согласованного с органами ГПС проектного значения Р_{ПК проек}

Р_{кл изм} ³ Р_{ПК проек} ³ Р_{ПК норм}

4.5.2 Давление Р_{ст изм}, измеренное у пожарного ствола должно удовлетворять следующему выражению

Р_{ст изм} ³ (Р_{ПК норм} – ΔР_рук • l) ³ (Р_{кл проек} – DР_рук • l)

где Р_{ПК норм}, Р_{кл проек} – соответственно нормативное и проектное значение давления у клапана пожарного крана (по таблице Приложения А при соответствующих длине пожарного рукава, диаметре выходного отверстия пожарного ствола и условного прохода пожарного крана), м вод.ст.;

DР_рук – удельные потери давления по длине рукава (потери давления на рукаве длиной 1 м), м вод. ст./м (удельные потери давления по длине рукава DР_рук определяются по таблице Б.2);

L – длина рукава, м.

Значение давления Р_{ст изм} заносят в в рабочий журнал испытаний (по форме таблицы 4.1, графа 5).

Если в качестве пожарного рукава используют специально выделенный для этих целей рукав длиной менее 10 м, соответствующий п. 4.3.3.2 настоящей Методики, то удельные расходы принимают равными стандартному пожарному рукаву длиной 10 м.

4.5.3 Согласно таблице Б.2 (при соответствующих длине пожарного рукава, диаметре выходного отверстия пожарного ствола и условном диаметре пожарного крана) по давлению Р_{кл изм} определяют расход воды из пожарного ствола (графы 2, 5 или 8) и высоту компактной части струи (графа 1). Расход воды из пожарного ствола и высота компактной части струи, определенные по таблице Б.2, должны быть не менее требуемых проектных значений.

4.6 Критерии результатов испытаний

4.6.1 За критерий положительной оценки результатов испытаний принимают значение давления у «диктующего» пожарного крана, которые должны быть не меньше значений давления, приведенного для данных условий (диаметр выходного отверстия ручного пожарного ствола, условный проход клапана пожарного крана или внутренний диаметр пожарного рукава) в таблице 3 СНиП 2.04.01-85* (таблице Б.2 настоящей Методики) и проектным данным.

Примечание – Если измеренное давление будет в норме, то соответственно расход и высота компактной части струи «диктующего» пожарного крана также будут соответствовать СНиП 2.04.01-85*.

4.7 Оформление результатов испытаний

4.7.1 Результаты тестирования на водоотдачу ВПВ (на соответствие давления у «диктующего» пожарного крана (у клапана или у пожарного ствола) требованиям таблицы Б.2 настоящей Методики, т.е. таблицы 3 СНиП 2.04.01-85*) оформляют в виде акта и протокола испытаний.

4.7.2 Акт испытаний ВПВ (приложение В) должен содержать дату, время и место проведения испытаний, наименования здания или части здания, ограниченной огнестойкими стенами (пожарного отсека), и организации, обслуживающей ВПВ, номера стояков и пожарных кранов согласно гидравлической схеме, тип клапана пожарного крана, тип ручного пожарного ствола, длину пожарного рукава, количество и номера одновременно испытываемых пожарных кранов, тип насоса, давление и расход «диктующего» пожарного крана в момент наибольшего потребления воды на хозяйственные нужды (допустимое, измеренное или расчетное), выводы по результатам испытаний, подписи членов комиссии.

4.7.3 Протокол испытаний ВПВ на водоотдачу (приложение Г) должен содержать дату, время и место проведения испытаний, наименования здания или части здания, ограниченной противопожарными стенами 1-ого типа (пожарного отсека), и организации, обслуживающей ВПВ, номера стояков и пожарных кранов согласно гидравлической схеме, тип клапана пожарного крана, тип ручного пожарного ствола, длину пожарного рукава, количество и номера одновременно испытываемых пожарных кранов, тип насоса, минимальное допустимое давление у «диктующего» пожарного ствола в момент наибольшего потребления воды на хозяйственные нужды, результаты испытаний: давление у клапана пожарного крана, табличные (по таблице Б.2) значения расхода и высоты компактной части струи и подписи участников испытаний.

Источник
